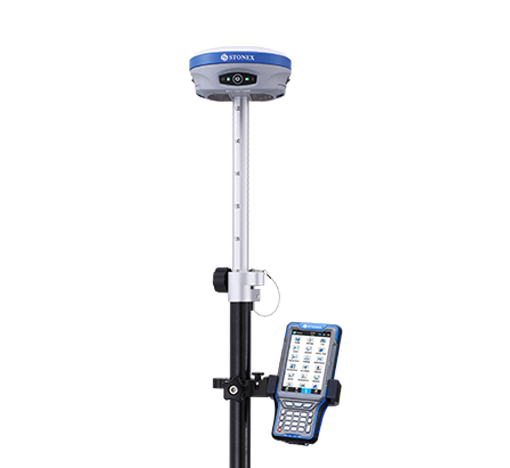

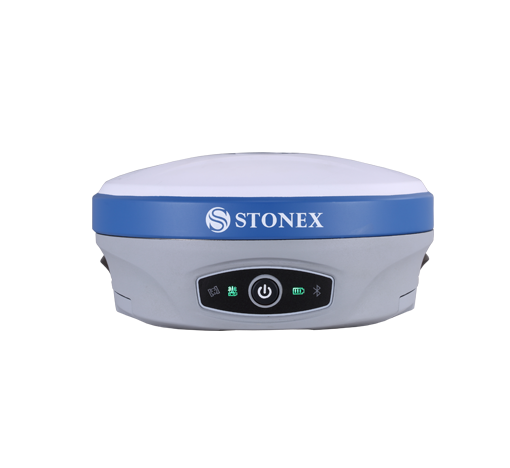

S9Ⅱ 專業型RTK
產品描述：品質 卓爾不凡
真正的全鎂合金機身，獨特的組合天線設計，支持熱切換的雙電池配置，還有第三代傾斜測量技術無需校準即可精準測量，4G全網通為智能操控提供快速保障……這些功能讓S9Ⅱ更智能、更創新、更專業，鑄就卓爾不凡的品質。
product center
真正的全鎂合金機身，獨特的組合天線設計，支持熱切換的雙電池配置，還有第三代傾斜測量技術無需校準即可精準測量，4G全網通為智能操控提供快速保障……這些功能讓S9Ⅱ更智能、更創新、更專業，鑄就卓爾不凡的品質。
全鎂合金機身設計
S9 II 所用材質進一步升級，機身殼體內外均采用高強度鎂合金，做到了真正的全鎂合金設計，更加輕巧、堅固、耐用的同時，內部元器件之間實現了完全無線化連接，整機更穩定可靠。
全集成組合天線
組合天線已成為思拓力第二代RTK產品的標配，GNSS天線、藍牙模塊、WiFi通訊模塊、4G模塊高度集成，即簡化了設計，降低了維護，又能減少不同元器件之間的相互串?dāng)_，可靠性得到極大提升。360°無死角天頂信號通訊，進一步改善了設備間信號傳輸?shù)馁|(zhì)量與距離。eSIM技術：無需插卡即可使用CORS、網絡1+N。
雙智能鋰電池超長續航
機載雙智能鋰電池，一鍵電量感知，更和手簿電池相互通用。自動切換供電，單塊電池也能正常工作。支持電池?zé)崆袚Q、熱插拔，確保S9II永不斷電。電池倉各自獨立，提供多重保障，防止不慎跌落時出現電池蓋脫落的情況。
國際領先板卡，強勁解算“動力”
板卡被視為RTK的“發動機”，S9II搭載國際領先的板卡引擎，提供強勁解算“動力”。336通道，不僅支持全星座，更是完整支持全系統---- 全球衛星導航系統、區域衛星導航系統、廣域增強系統，以及星基增強系統?？梢陨暾堥_通RTX功能，滿足測量作業單機厘米級精度要求。多線程：接收機可同時記錄8線程靜態數據，每個線程可獨立設置站點名、采樣間隔、記錄時長、數據格式。
第三代傾斜測量技術
對傾斜測量技術的持續研發，讓這項技術變得更加成熟而簡單。S9II內置高靈敏度電子氣泡，應用獨特的多點傾斜測量算法，在測量時無需校準既能獲得精準數據，進一步提高了作業效率。
智能測量新體驗
搭載Linux智能操作系統，支持第二代WebUI，帶來更多智能體驗。內置全頻段網絡模塊，支持移動、聯通、電信的2/3/4G信號，真正做到全網通，數據傳輸更有保障，為智能操控提供快速體驗。
避免串頻：支持電臺信道質量檢測，避免串頻。
全行業解決方案
SurPad4.0不僅僅是一次簡單的版本升級，而是對于測量的重新思考。提供覆蓋全行業整個工程生命周期的測量解決方案，帶來質的飛躍?？蓱?yīng)用于國土、測繪、水利水電、工程施工、市政建設、地下管線等多個行業，涉及道路測量、電力測量、水利工程測量、大地測量、地形測圖、管線測量、施工放樣、地籍測量等。
|
S9 Ⅱ 技術參數 |
S9 Ⅱ ATLAS |
S9 Ⅱ AL |
S9 Ⅱ PRO |
||
|
接收機特性 |
|||||
|
衛星跟蹤 |
BeiDou：B1/ B2/ B3 GPS：L1CA/ L2E/ L2C/ L5 GLONASS：L1CA/ L2CA/ L3CA Galileo:E1/ E5A/ E5B/ E5AltBOC/ E6 IRNSS:L5 QZSS:L1CA/ L1SAIF/ L1C/ L2C/ L5/ LEX SBAS :L1CA/ L5 |
||||
|
星站差分 |
中國精度* |
中國精度* |
Trimble RTX* |
||
|
通道數 |
394通道 |
394通道 |
336通道 |
||
|
星鏈續航 |
全系標配 |
||||
|
操作系統 |
Linux操作系統，具有WebUI功能 |
||||
|
初始化時間 |
<10s |
||||
|
數據輸出速率 |
標配 5Hz，最高 50Hz |
||||
|
初始化可靠性 |
>99.99% |
||||
|
接收機外觀 |
|||||
|
外 觀 |
人體工學圓形設計 |
||||
|
按 鍵 |
電源鍵 |
||||
|
指示燈 |
衛星，數據鏈信號，電量、藍牙 |
||||
|
性能指標 |
|||||
|
靜態精度 |
平面：±(2.5mm+1ppm ) RMS 高程：±(5mm+1ppm) RMS |
||||
|
RTK精度 |
平面：±(8mm +1ppm) RMS 高程：±(15mm+1ppm) RMS |
||||
|
星站差分精度 |
平面：5cm |
平面：5cm |
平面：4cm |
||
|
高程：10cm |
高程：10cm |
高程：8cm |
|||
|
電氣化參數 |
|||||
|
主機功耗 |
3.0W |
||||
|
電池容量 |
3400mAh*2，7.2V，支持熱切換 |
||||
|
工作時間 |
15h（靜態模式）；12h（移動站模式） |
||||
|
電源外接 |
支持；普通充電寶可充電 |
||||
|
電子氣泡 |
支持 |
||||
|
物理特性 |
|||||
|
尺 寸 |
156mm*76mm |
||||
|
重 量 |
1.2kg |
||||
|
材 質 |
鎂合金外殼 |
||||
|
工作溫度 |
- 30℃～+60℃ |
||||
|
存儲溫度 |
- 40℃～+80℃ |
||||
|
濕 度 |
抗100%冷凝 |
||||
|
防水防塵 |
IP67級（防30分鐘水下1米浸泡） |
||||
|
沖擊震動 |
抗2米隨桿跌落（硬木地面） |
||||
|
靜態存儲 |
|||||
|
存儲格式 |
Dat/Rinex |
||||
|
存儲空間 |
標配8G芯片式存儲，可自定容量 |
||||
|
存儲方式 |
可同時存儲兩種格式數據 |
||||
|
下載方式 |
支持USB下載和Web網頁下載 |
||||
|
通訊 |
|||||
|
I/O接口 |
1個七針LEMO數據口：USB數據下載，U盤升級功能 1個五針LEMO接口：可外接輸出輸入，外接供電 1個TNC電臺接口 |
||||
|
差分格式 |
RTCM2.X、RTCM3.X、CMR、CMR+、SCMRX |
||||
|
電 臺 |
外置發射:5W/35W（可調） |
||||
|
內置功率：0.5W/1W可調 |
|||||
|
頻率：410- 470MHz |
|||||
|
協議：TrimTalk,TrimMarkⅢ,SOUTH,PCC-GMSK,PCC-EOT,Geotalk,Hi-Target，SATEL |
|||||
|
WiFi/藍牙 |
802.11 b/g，內置 V2.0 Class2 /V4.1 LE |
||||
|
慣導測量 |
無 |
有 |
無 |
||
|
補償精度 |
8nm+0.3mm/°tilt(30°以內<2cm) |
||||
|
補償角度 |
0-70° |
||||
|
慣導更新率 |
200Hz |
||||
|
數據輸出 |
|||||
|
輸出格式 |
NMEA 0183、PJK平面坐標、二進制碼 |
||||
|
輸出方式 |
藍牙/WiFi/RS232/電臺/網絡 |
||||
|
內置網頁 |
|||||
|
查詢功能 |
可以查詢所有接收機信息 |
||||
|
設置功能 |
支持Web 網頁功能，無需手簿也可以設置工作模式，設置系統參數、藍牙、 WiFi 輸出、啟動基準站、下載靜態數據、固件升級 |
||||
|
遠程服務 |
遠程升級、智能云服務 |
||||
|
P9Ⅱ 工業安卓手簿 |
|
|
硬件規格 |
|
|
尺寸 |
長194.0mm 寬90mm 厚39.5mm |
|
重量 |
570g (含電池) |
|
處理器 |
高通驍龍210，4核1.1GHz |
|
RAM |
1GB高速DDR3（高配版 2GB） |
|
內存 |
8GB板載存儲（高配版 16GB） |
|
外部存儲 |
最大支持128GB SD擴展 |
|
屏幕 |
4.3英寸，Blanview TFT半透半反屏,480×800 WVGA分辨率 |
|
電池 |
可拆卸鋰電池3400mAh, 7.2V, 24.48Wh，工作時間超10小時 |
|
按鍵 |
全數字字母多功能物理鍵盤 |
|
使用環境 |
|
|
防護等級 |
IP67 |
|
溫度 |
操作溫度：-30℃到+60℃ 存儲溫度：-40℃到+80℃ |
|
濕度 |
5%-95%非冷凝 |
|
抗跌落 |
可承受1.5米隨桿跌落（混凝土硬地） |
|
數據通訊 |
|
|
WiFi |
802.11b/g/n 無線WLAN |
|
藍牙 |
藍牙2.1/藍牙4.1 LE雙模 |
|
移動網絡 |
4G LTE, CAT 4 (max 150 Mbps DL and 50 Mbps UL) 支持的頻段: LTE FDD: B1/B3/B5/B8 LTE TDD: B38/B39/B40/B41 TD-SCDMA: B34/B39 WCDMA: B1/B8 CDMA: BC0 GSM: 900/1800MHz |
|
操作系統 |
Android 5.1（高配版 Android 7.1） |
