對于現場巡檢危險管道的工作人員而言，后臺管理人員實時掌握巡檢定位信息將可以為他們提供重要的安全保障。隨著思拓力M3穿戴式精準定位終端的發布，形成了一套完整的高精度位置服務系統解決方案，目前已成功在寶鋼某不銹鋼公司得到了推廣應用。

1 項目背景

保障危險管道巡檢人員安全

寶鋼某不銹鋼公司是一家集金屬冶煉、加工生產銷售于一體的大型不銹鋼生產企業，經營范圍包括冶煉、熱軋、固溶、冷軋、機械加工、銷售金屬鎳等。其中，保障煤氣、水氣、一氧化碳等危險氣體管道系統的穩定運行，是確保該公司安全生產的重要環節。

該不銹鋼公司專門成立工程動力部，負責對危險氣體管道系統進行24小時不間斷巡視，但由于設備尚不完善，存在巡檢人員安全不能有效保障的風險。

而且，該不銹鋼公司廠區內的環境復雜：多建筑遮擋、多金屬粉塵反射、多電磁干擾，無疑為項目的實施和運行增加了不少難度。

根據該不銹鋼公司應用需求，結合北斗衛星導航定位技術，思拓力與中冶某勘察設計院合作為該不銹鋼公司量身打造了一套高精度位置服務系統，用于巡檢人員實時定位，保障工作人員巡視危險氣體管道系統時的生命安全。

2 項目組成

基站+M3定位終端+三維可視化平臺

該高精度位置服務系統主要由基站、M3定位終端、數據解析和三維可視化管理平臺組成。

1、基站

基站架設在工程動力部樓頂，使用SC200型GNSS接收機，配合3D扼流圈天線，可以確?；緮?shù)據傳輸?shù)姆€(wěn)定和高質量。

基站利用該不銹鋼公司現有固定IP網絡進行數據傳輸，使用NtripCaster單基站管理軟件進行賬號管理，管理人員可以直觀地看到數據傳輸結果，方便管理人員進行數據維護。

2、M3定位終端

選擇思拓力新研發生產的M3穿戴式精準定位終端用作巡檢人員定位，該設備具有高精度、抗干擾、長續航、機身輕等特點，并具備SOS一鍵報警求救功能。

小巧的機身設計方便巡檢人員攜帶或佩戴，不會產生任何負擔。巡檢人員可以將其放在上衣口袋、胳膊臂袋，甚至直接夾在衣服上。

正所謂“麻雀雖小五臟俱全”，M3定位終端也一樣。機身如此小巧，卻并未對其性能產生絲毫影響。這得益于其機身內部配置有高性能三星系GNSS板卡、螺旋天線、4G全網通模塊、藍牙模塊和低功耗控制板等，一應俱全，體現了思拓力強大的系統整合能力。

3、數據解析與三維可視化平臺

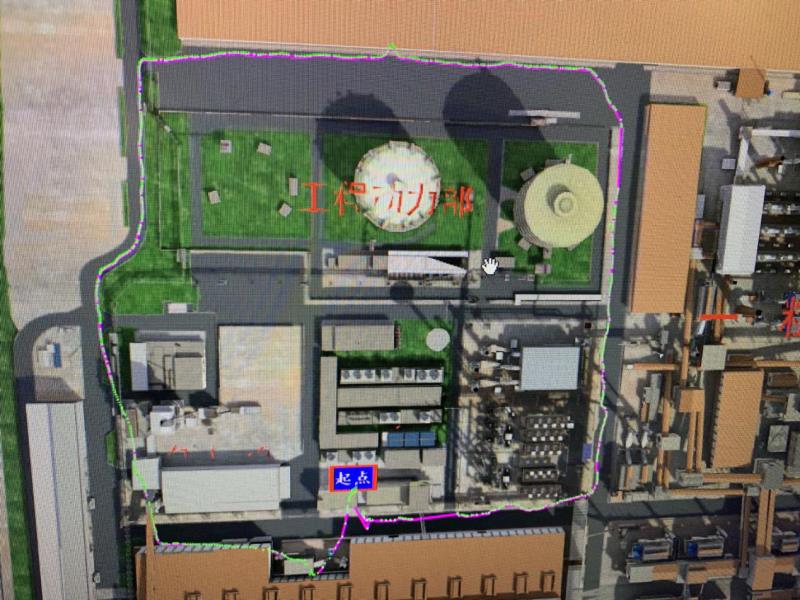

通過后臺數據解析，可以將M3定位終端實時回傳的軌跡數據，轉化成三維可視化管理平臺需要的數據格式。

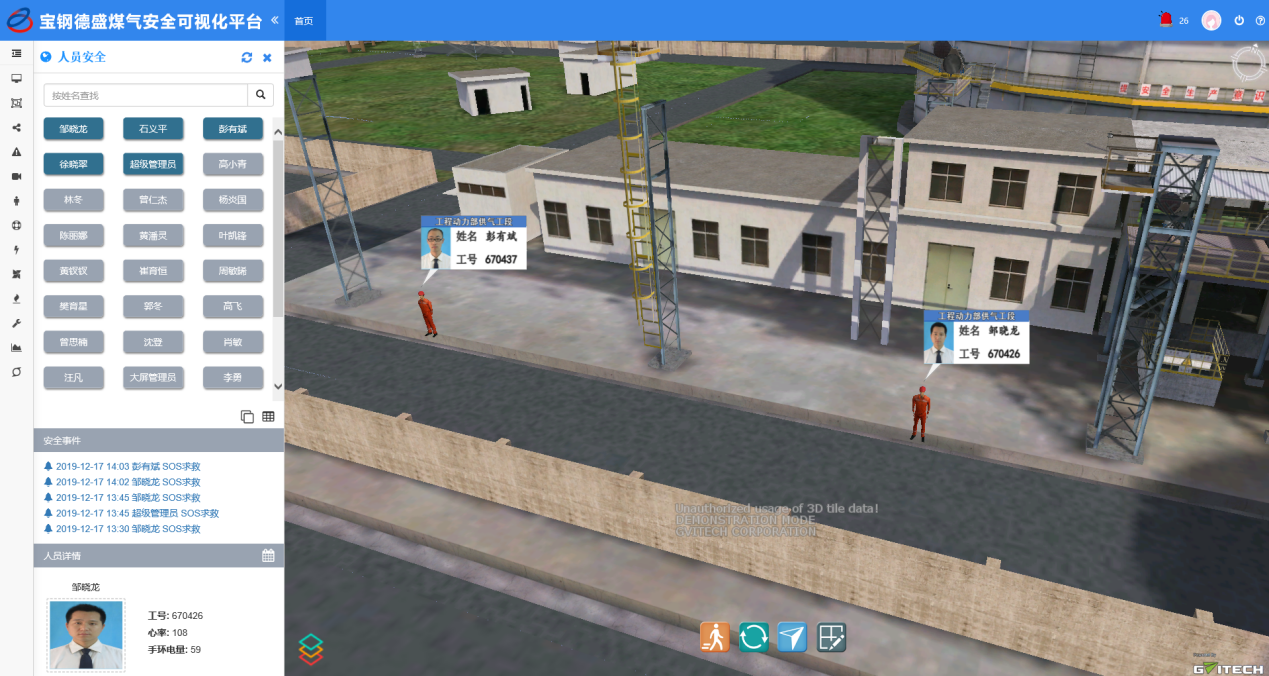

然后，通過虛擬算法在三維可視化管理平臺里實時呈現每位巡檢人員的信息，包括人員行走狀態與位置、歷史軌跡查詢、人員位置與監控視頻自動聯動，以及SOS報警觸發視頻監控自動尋找、報警位置自動上傳等，以最快的響應速度保障巡檢人員的生命安全。

3 項目驗收

解決巡檢人員安全保障問題

小巧的M3定位終端順利通過不銹鋼公司各種嚴苛環境的考驗，可以持續穩定地按1Hz速率回傳1.5米以?xún)?nèi)精度的數據，即使在嚴重遮擋環境下仍能回傳軌跡數據，同時滿足10個小時以上的作業時間。

M3定位終端結合三維可視化管理平臺使用，解決了長期困擾該不銹鋼公司的巡檢人員安全保障問題，并實現了全自動化的數據展示查看與管理。

思拓力M3穿戴式精準定位終端可以在鋼鐵廠、化工廠、港口等這類電磁干擾嚴重、信號環境復雜的特種廠區，發揮極大優勢。

如果您希望了解更多相關產品信息，歡迎與我們聯系！
