由于國內電網規模不斷擴大，長距離輸電線路，如特（超）高壓線路增長迅速，為了日常電力線路維護，更新電力線路數據，防止輸電線路事故發生，需要保持周期性地對輸電線路進行巡查。但我國幅員遼闊，很多輸電線路都分布在崇山峻嶺之中，無疑增加了電力巡線工作的難度。

目前，電力巡線的工作方式主要有：作業人員翻山越嶺，通過人工方式對現有電力線進行巡查，以及利用無人機影像巡線等方式，這些巡線方式存在作業強度大、周期長，數據不直觀、再利用價值較小，地形復雜地區難以工作等缺點。利用無人機飛行平臺搭載激光雷達測量系統進行電力巡線是一項先進的技術手段，采用該項技術進行電力巡線，不僅可以大幅度提高工作效率上，還能減少野外工作，降低巡線成本。

今天將分享思拓力GOL260機載激光雷達測量系統在電力巡線方面的解決方案。

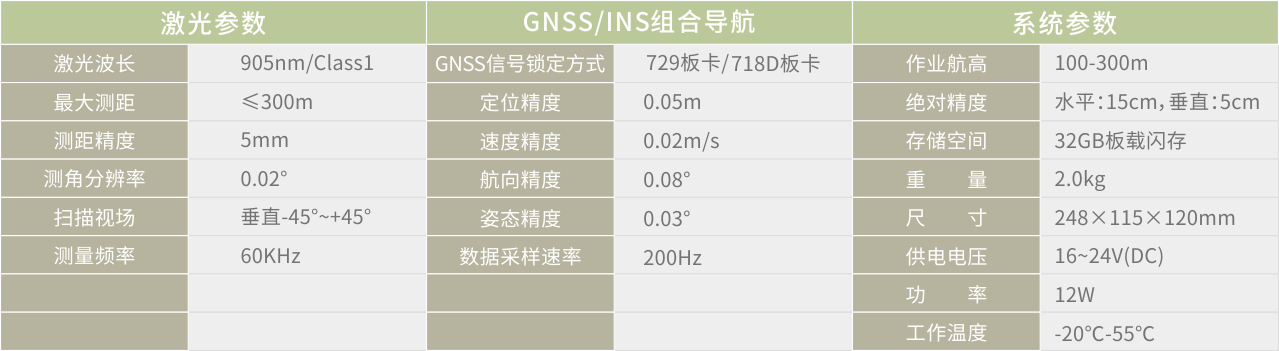

GOL260機載激光雷達測量系統

整個機載激光雷達系統由地面基站、無人機、激光雷達及配套軟件四個部分組成，如下所示：

GOL260機載激光雷達測量系統優勢

GOL260機載激光雷達測量系統可以快速獲得輸電線路及其廊道周邊的高精度激光點云，主要用于新建線路的走向設計和已建線路的定期巡線檢查、輸電線路管理以及各種專業分析，具有傳統巡線手段所不具備的作業模式和技術優勢。

激光雷達測量系統具有傳統的影像手段所不具備的優勢，是對傳統巡線方式有效、必要和低成本的補充：

1. 點云數據精度高，無論地形、樹木、桿塔，還是電線弧垂及交叉跨越，都可以最大限度實現數字化再現。

2. 可以對問題位置進行準確的空間定位，確定線路與走廊地物的空間關系。

3. 可以確定輸電線路與地面、建筑物、植被、交叉跨越等的距離是否符合運行規范，并進行輸電線路磁場干擾和安全范圍等分析。

4. 為輸電線路廊道的植被管理、植被生長預測、制定植被砍伐計劃提供依據。

5. 結合在桿塔安裝的溫度、濕度、風速、覆冰等監控設備傳回的數據，可以在三維數字化電網基礎上進行各種電力分析，為輸電線路管理決策提供有力支撐。

GOL260機載激光雷達測量系統解決方案

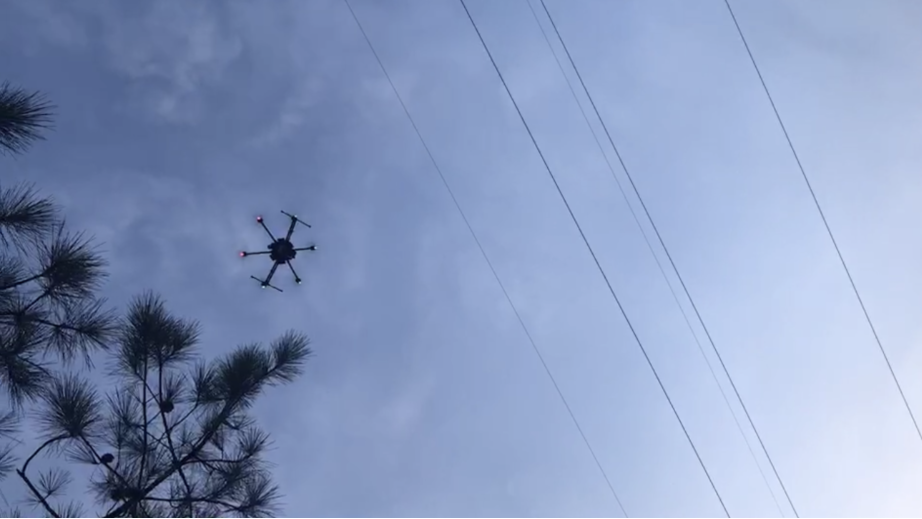

通過多旋翼飛行平臺為載體獲取點云數據，為輸電線路維護與巡檢提供數據基礎，通過專業輸電線路處理軟件，快速發現輸電線路走廊、地物安全距離等潛在風險

GOL260機載激光雷達測量系統可以完成現場勘查、航線規劃和數據采集：

現場勘查：確認飛行區域后，首先做的是對飛行現場地形、地貌、建筑等地物進行觀察，為接下來的飛行提供依據。

航線規劃：航線規劃工作是掃描成果質量的關鍵節點，根據飛行前對現場的勘查成果，合理規劃航線以及飛行高度。

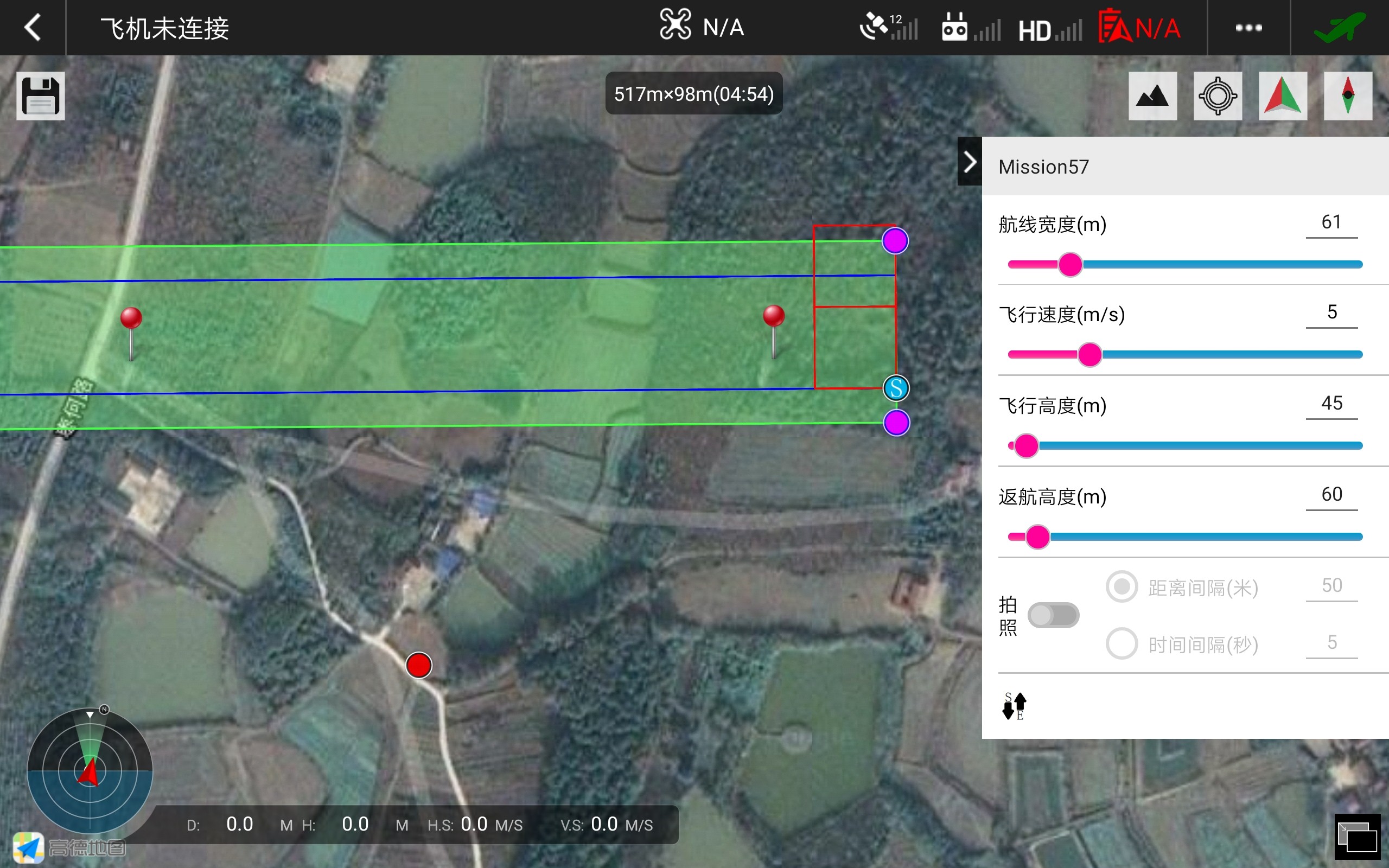

通過思拓力開發的激光飛控軟件，可以實現自動8字繞飛、校準組合導航、谷歌地圖KML導入、變高飛行、矩形和多邊形航線規劃、帯狀飛行航線規劃等，航線規劃完成之后通過自動起飛的方式對輸電線路進行掃描作業。
