深圳地鐵管線探測
作者：光電部 發布時間：2015/1/1 20:44:49
隨著城市建設的飛速發展，城市地下管線變得越來越錯綜復雜，管線探測的需求也日益增多。探測地下管線的位置、埋深，以便施工時規避管線設施，保護管線設施，已經成為項目施工方不容忽視的問題。
思拓力積極布局地下管線探測設備領域，到現在已經分別推出了思迪MX2智能管線探測儀，MX200管線雷達，Reduct管道測繪儀這三款管線產品。針對不同應用場景與管線材質，為用戶朋友帶來精準、可靠的使用體驗。今天，為大家介紹的是思迪MX2智能管線探測儀的應用案例。
項目背景

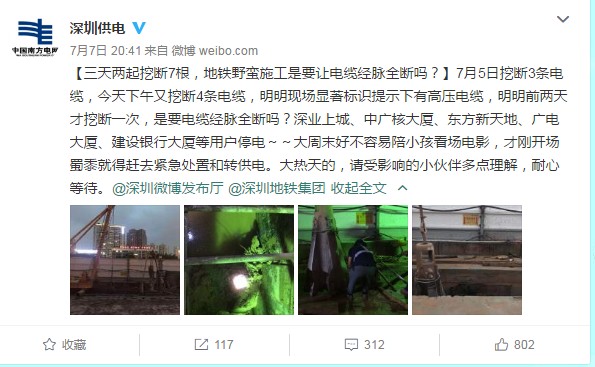

7月，深圳地鐵被深圳供電局隔空“怒懟”，因為地鐵施工時挖斷了電纜，導致多個片區停電，嚴重影響了許多小區居民的用電生活。

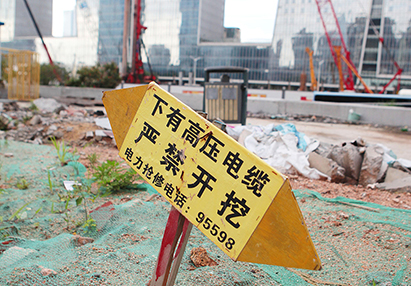

施工挖斷電纜管道等現象時有發生，因為城市改造和時間久遠的原因，在國內城市很多地方埋設的地下管線新舊管網交織，線路錯綜復雜，盲目開挖很容易引發施工事故。
為了加強地下管線保護，深圳市住房和建設局提出要進一步加大地下工程施工監管力度，全面保護地下管線設施。地鐵建設、施工、監理單位均應設置施工現場管線保護工程師，通過管線探測儀對現場環境進行探測，避免挖斷管線的現象再次發生。
為了避免再次出現類似施工事故，深圳地鐵項目施工單位決定配備思迪MX2智能管線探測儀，用于對施工現場地下未知管線進行探測。
使用儀器介紹

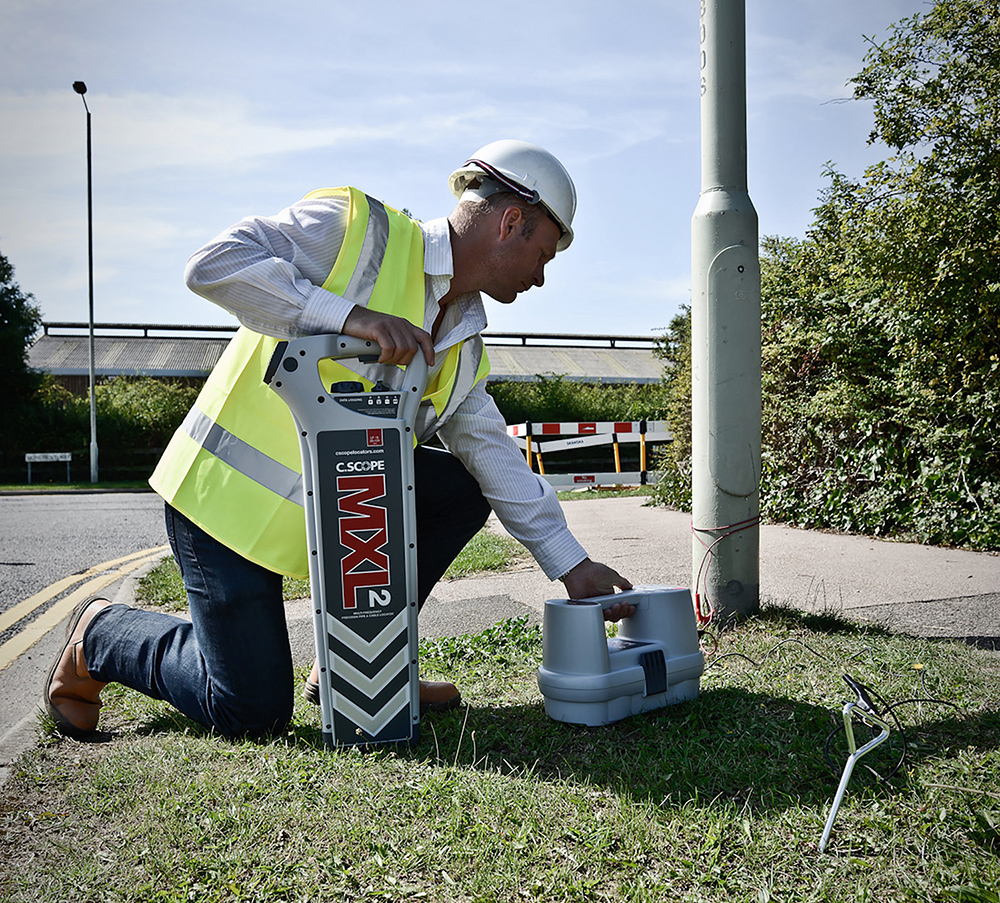

思迪MX2智能管線探測儀是思拓力攜手合作英國C.SCOPE面向國內推出的一款智能的高精度管線探測設備。MX2主要包括MXL2接收機和MXT2發射機。
單獨使用接收機可以單獨對地下管道和線纜進行無源探測，精準定位、識別和跟蹤地下金屬管線。在未知地下管線位置時可以先使用接收機初步判斷管線位置走向。
發射機和接收機搭檔使用，可以對管道和線纜的深度與電流進行探測，兩者結合可以精準確定管線位置、走向以及深度，避免施工時挖斷金屬管線。
項目實施

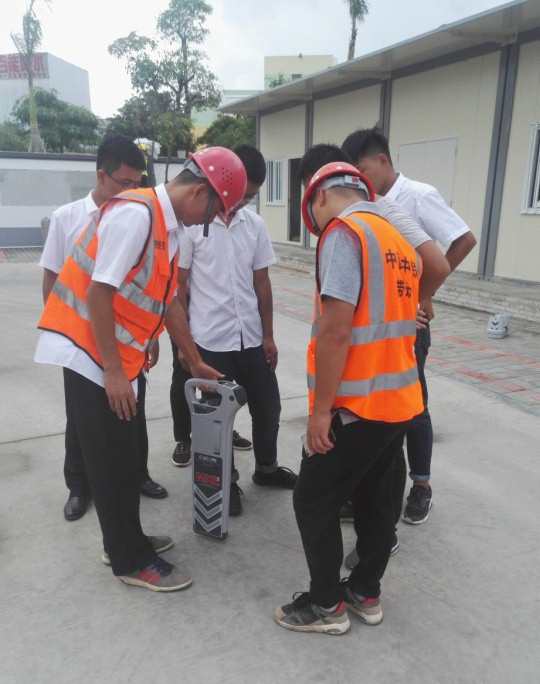

思拓力光電部工作人員首先為項目方講解了儀器工作原理和使用方法。

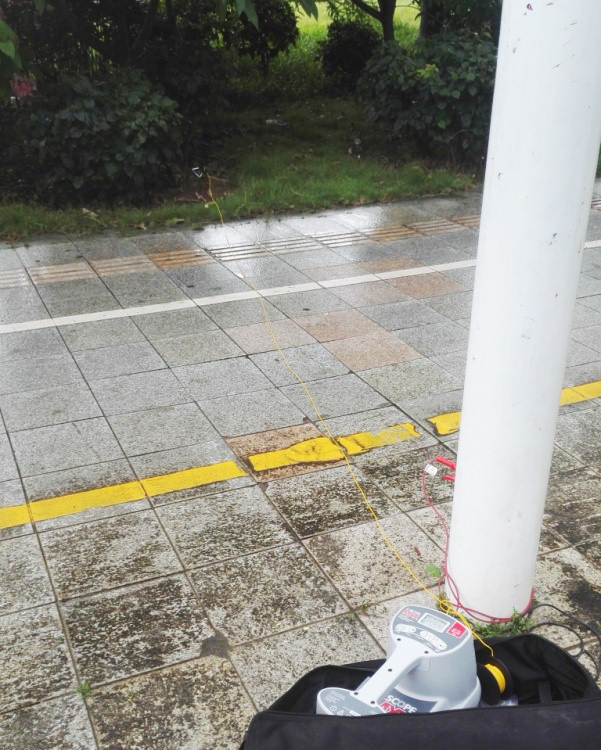

針對不同管線，需要使用不同的連接方法。地鐵施工開挖前，需要探測現場是否埋設管線。有外露的消防栓或者可以打開井蓋的金屬管道，可以通過直連法使用發射機連接管道探測追蹤管線，電纜線可以使用夾鉗法把電纜線夾在中間進行探測，路燈線則用纏繞法纏繞路燈燈柱尋找路燈線。

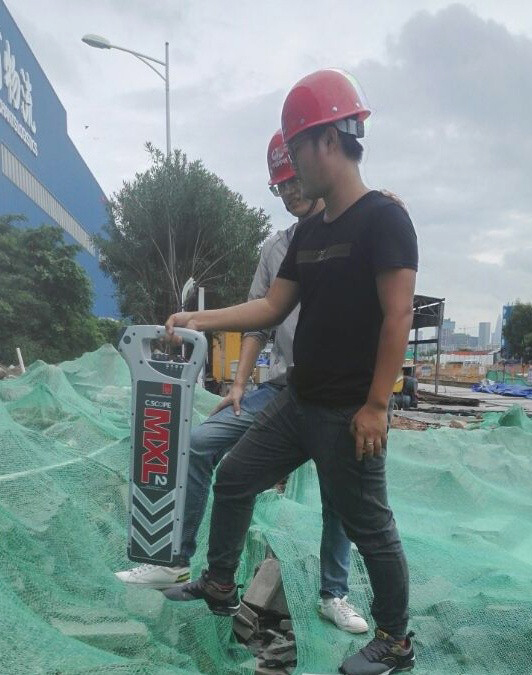

通過前面幾種連接方法把可視的管線找尋出來后，為避免遺漏，可以使用接收機無源探測模式對現場進行“井”字掃描，再次確認地下是否埋設了其他金屬管線。
無源探測追蹤到管線后，若需要確定管線埋深，可以把發射機放在無源探測找到的管線位置上，切換成發射機模式確定管線埋深。
項目總結
MX2可以快速、精準地幫助用戶追蹤管線，探測現場管線的深度和位置，并將開挖現場重要的管線進行跟蹤和標記。不僅解決了用戶現場開挖時所遇到的大部分麻煩，更減少了開挖單位因挖破各種管線造成的損失。
在日益規范的施工管理要求下，管線探測儀將成為項目施工單位的必備工具，施工現場不可或缺的探測儀器。而思迪MX2智能管線探測儀，則是用戶一個更具性價比的全新選擇。
