四川省某古鎮需要進行改造，該工程由成都市建筑設計研究院負責實施，項目主要內容為對規劃范圍內建筑物進行摸查，并對原有建筑物進行三維掃描，最后要求按照原貌進行三維建模，成果作為后續設計和預算的主要依據。

      由于該項目工期短、要求高、任務量大，利用常規儀器進行測量已經不能滿足需求。外業隊伍最終選用思拓力X300型三維激光掃描儀對改造區域進行無縫掃描，提取建筑物前立面并建立模型（主要部分）。

二、項目實施

       項目掃描區域共包含146棟建筑，掃描作業耗時1.5個工作日（1人），內業激光點云拼接處理耗時0.5個工作日（1人），建筑物前立面提取耗時5個工作日（1人），最終按照設計方要求提交成果。

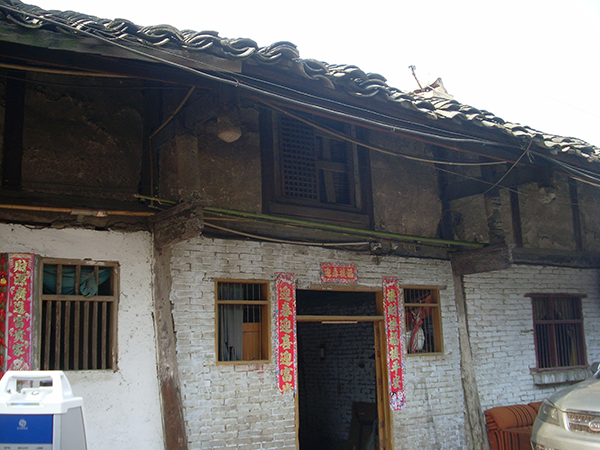

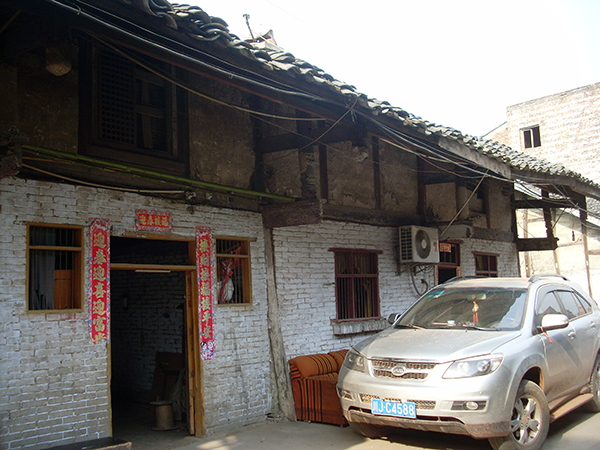

掃描現場

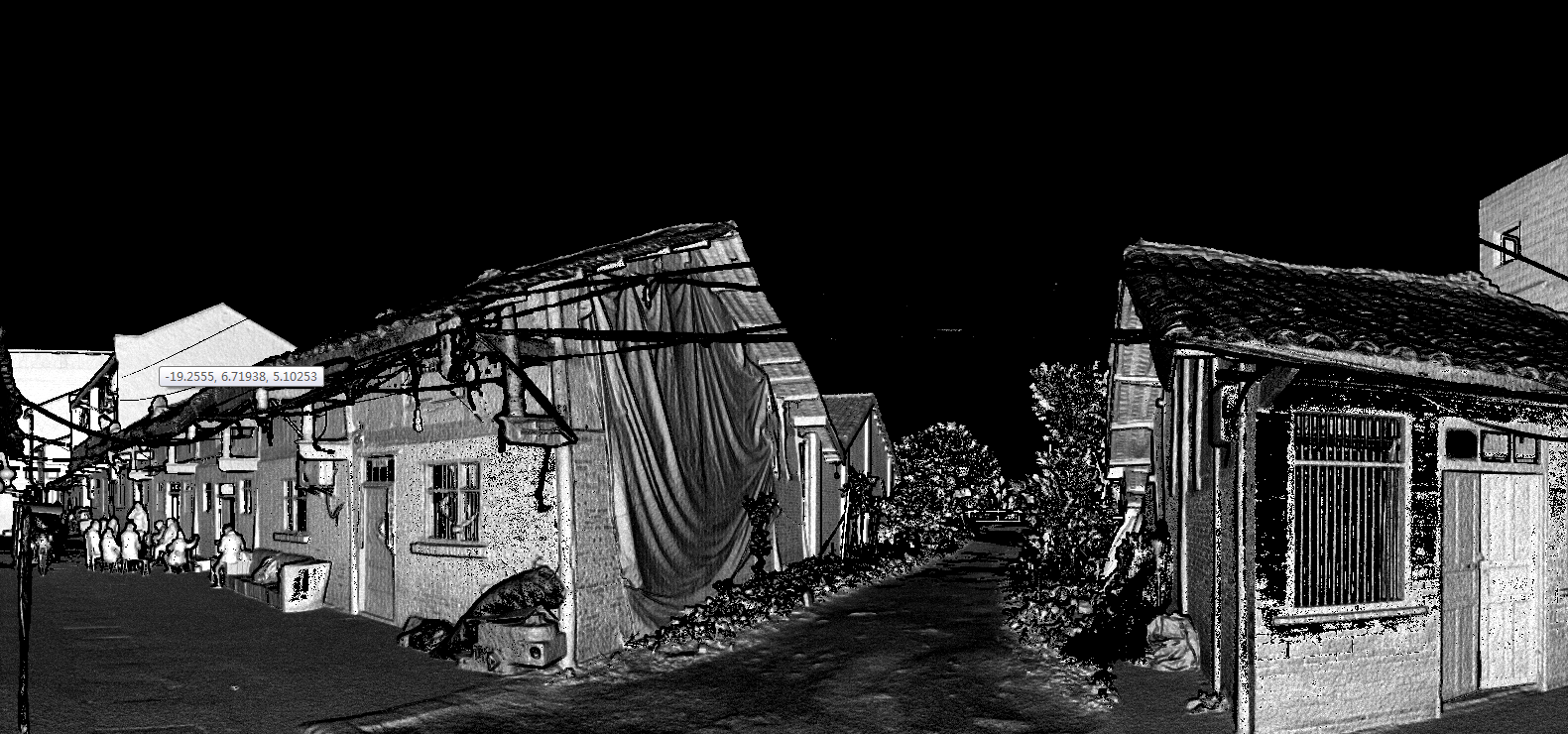

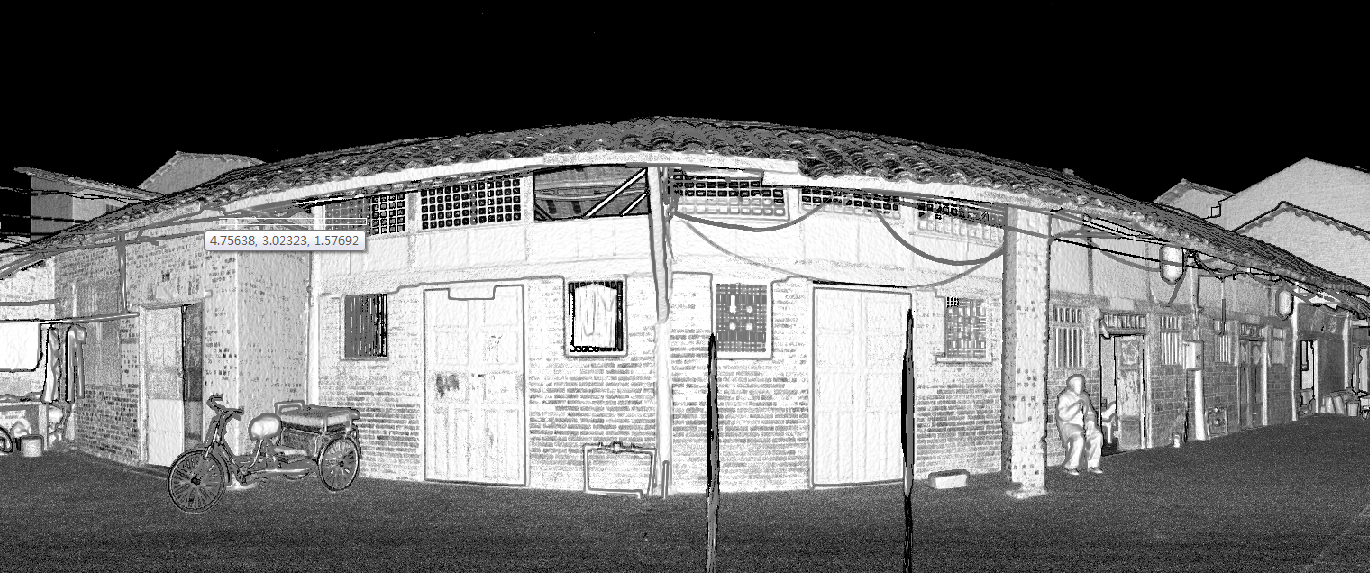

掃描點云數據（單站）

三維立面圖

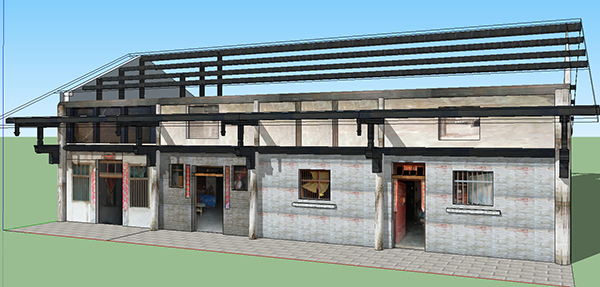

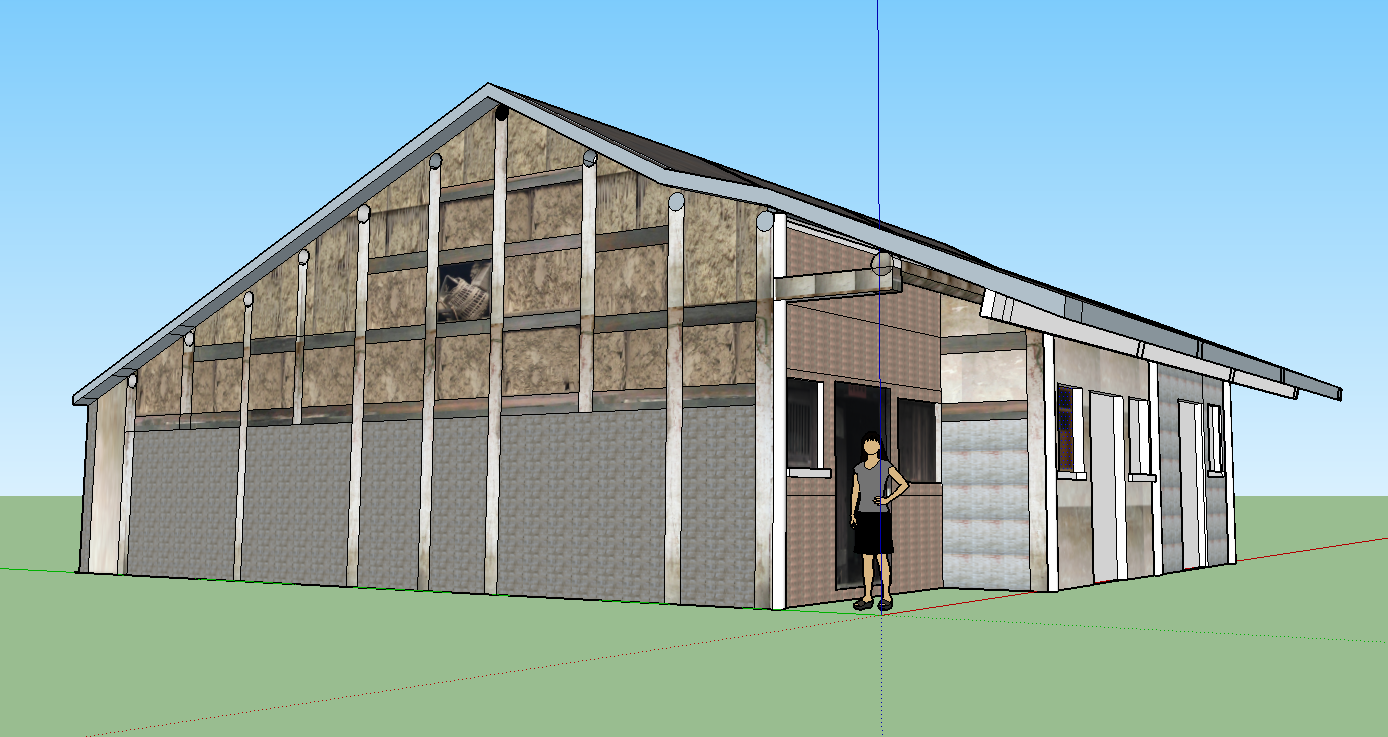

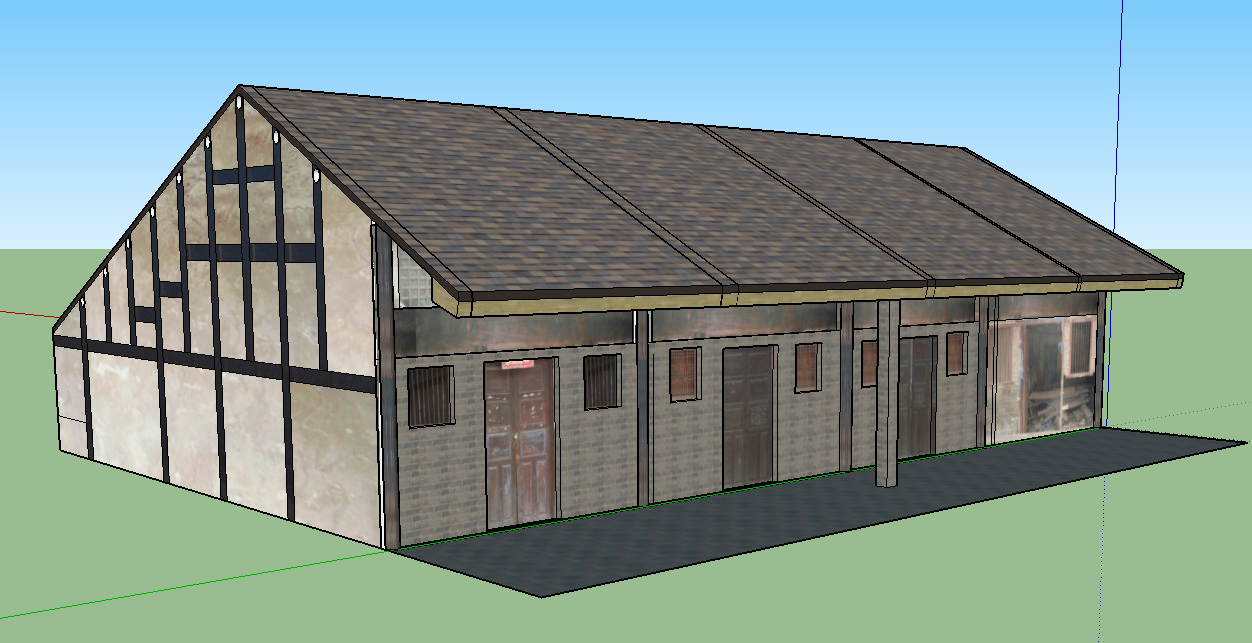

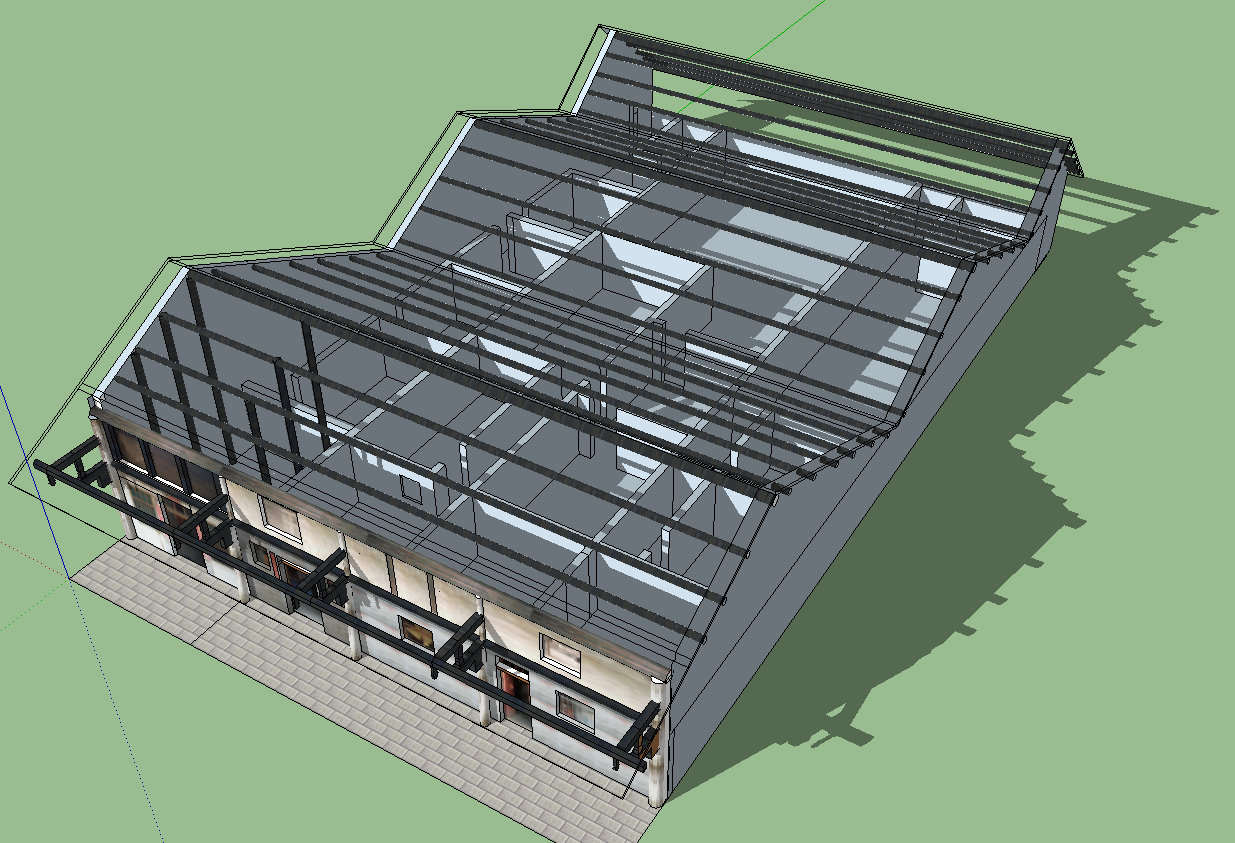

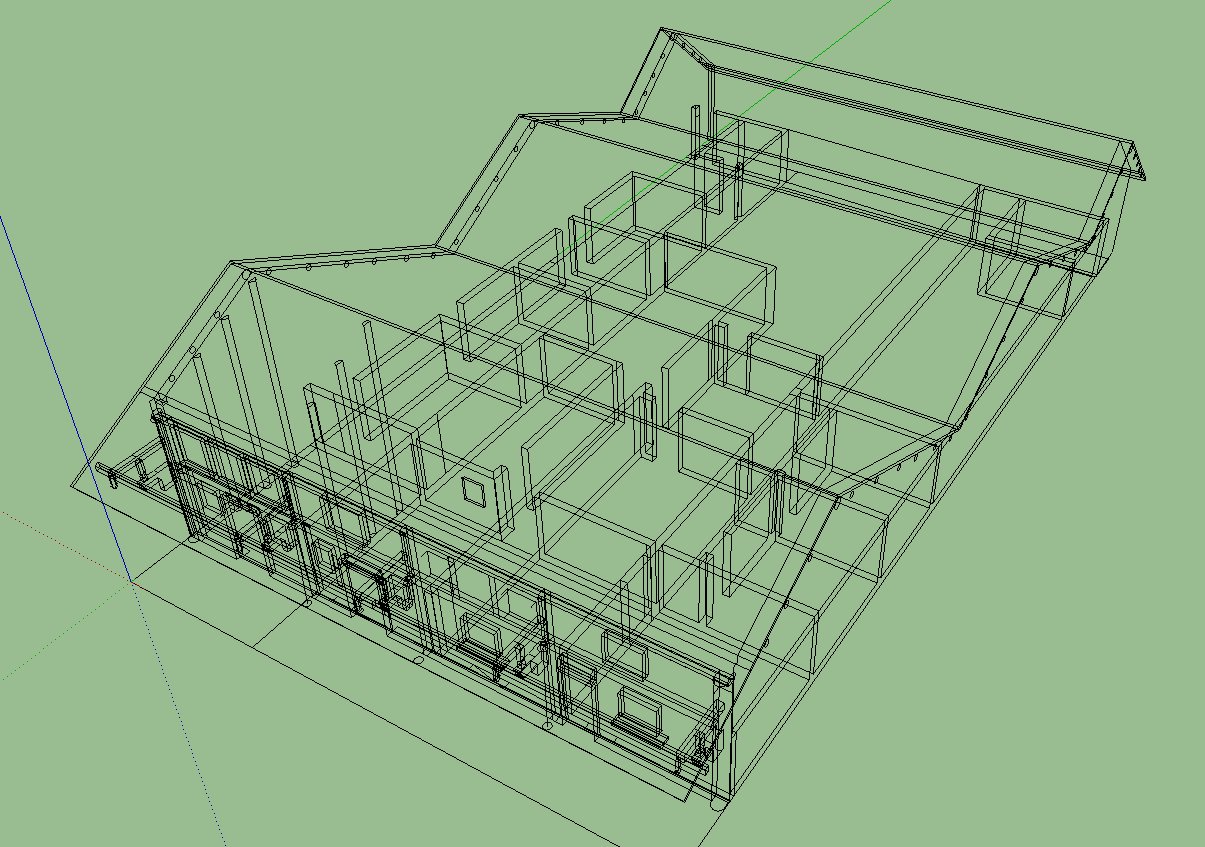

三維模型1

三維模型2

三維模型3

三維模型4

       項目實施結果表明，思拓力X300型三維激光掃描儀在多建筑三維建模的應用中，能快速精細地建立模型，并且掃描結果達到預期，符合項目要求。
