一、項目背景

       高壓變電站是發電站與用戶之間的樞紐，承載著電力工作中升壓、降壓的作用，將發電站制造的電力能源輸送到千家萬戶。

       高壓變電站有著復雜而密集的設備，且都帶電，如何安全、精確、全面、高效地對變電站進行測量，同時還要避免不必要的損失與傷害，是十分復雜的問題。

二、項目設備

      思拓力X300三維激光掃描儀、測量專用三腳架、控制終端（手機、平板、筆記本電腦）、內業處理計算機（數據處理使用）。

      X300三維激光掃描儀是一款輕巧、便攜、易于操控的測量工具。

• 靈活自由的設站方式，高效無縫式掃描。

• 自動化、非接觸式測量方式，一分鐘即可熟練掌握外業操作。

• 只需1~2人操作即可，2~3天就可以完成500KV變電站的數據采集。

變電站衛星圖

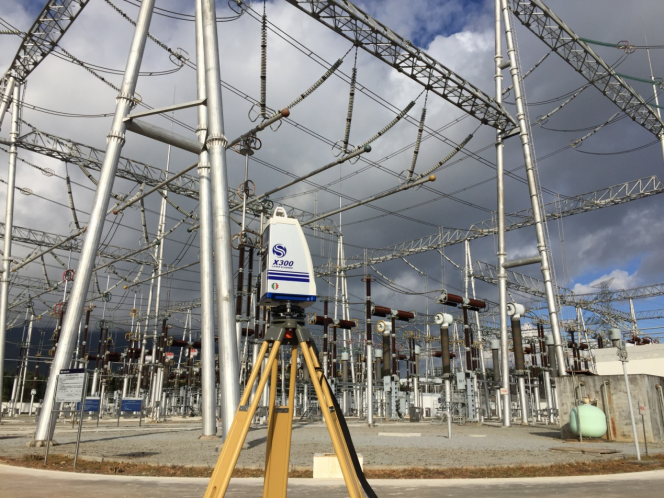

項目現場

2、內業測量

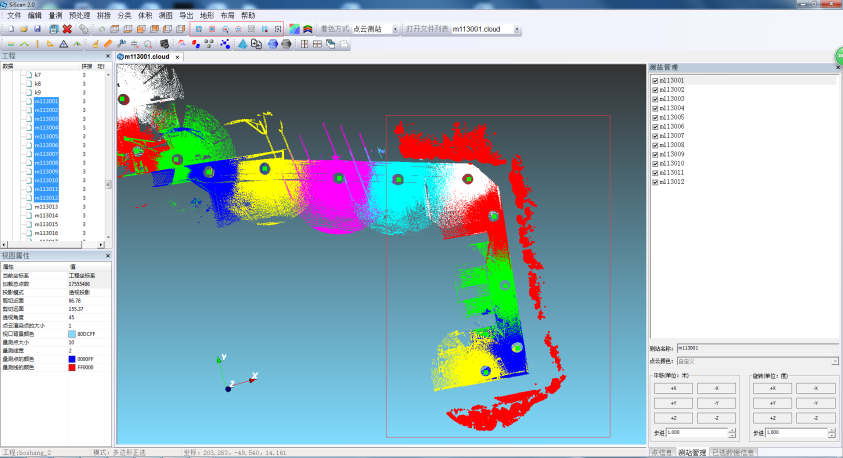

A.數據拼接

      高精度無靶標拼接，減少靶標擺放工作，縮小工作空間，減少外業時間。

• 選點拼接、三面拼接、GPS+一個面拼接、GPS+二個面拼接、二維影像拼接、標靶球拼接等多種拼接方式，供用戶自由選擇。

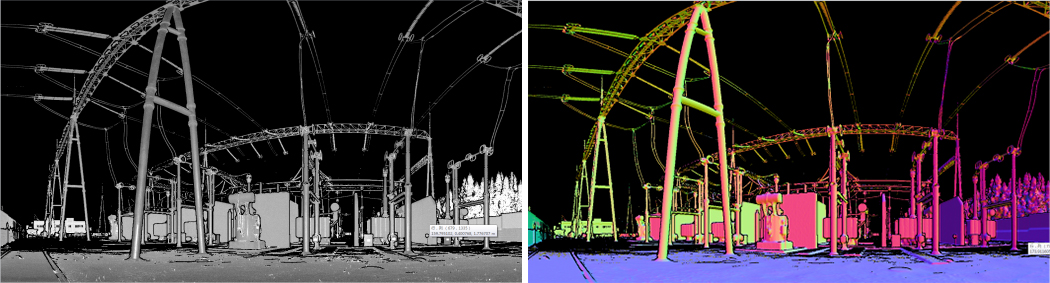

• 豐富的點云著色方式，外觀上豐富感官，功能上便于選點選面。

• 無縫的軟件交互方式，不同軟件間數據信息輕松共享。

• 海量的數據支持，10億三維坐標點無卡頓。

• 高效易學的操作流程，500KV變電站高密度測量數據（220站），半天就可完成高精度拼接工作。

• 智能全自動拼接方式，小場景、地形變化小的區域可實現全自動拼接。

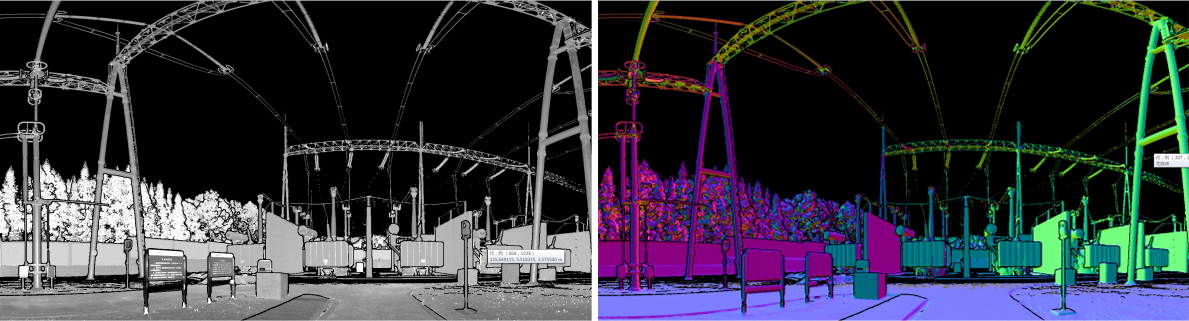

豐富的點云著色方式

B. AOI選擇編輯

• 可自由地對感興趣區域選擇編輯功能。

• 智能可刪除指定高度點云、刪除距離掃描中心指定點云等功能，避免線性誤差。

• 多樣的矩形、多邊形、套索正反選功能，輕松細致地選擇、保留、去除任意區域。

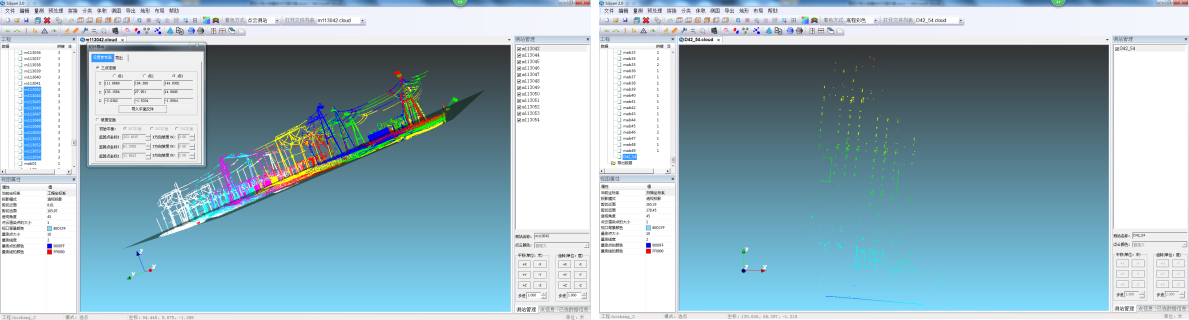

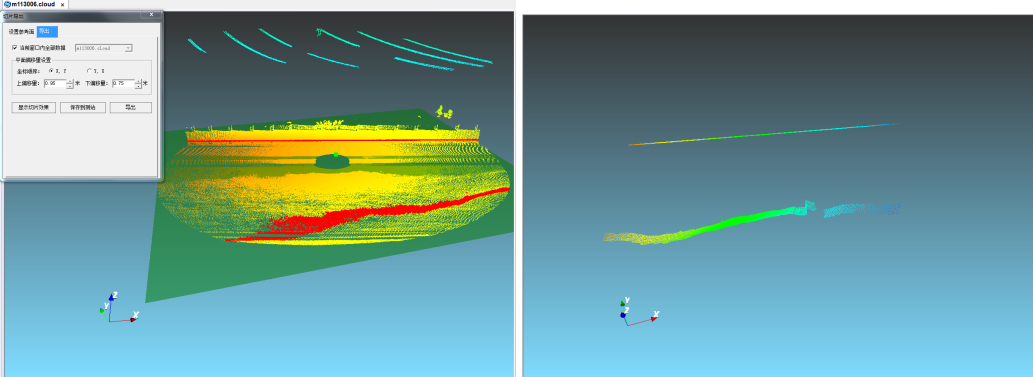

      靈活的切片功能，支持多種切片方式，平地統一平切、斜地單站多站斜切、奇特地形單站拆分切，各種復雜地形靈活應對，輕松獲取所需數據。

多邊形正反選

平地多站切片

斜地單站切片

奇特地形拆分切片

C.成果獲取豐富

• 標準格式全站點云導出，為后續成果提取提供數據基礎。

• 標準格式切片導出，兼容大多數第三方點云處理軟件。

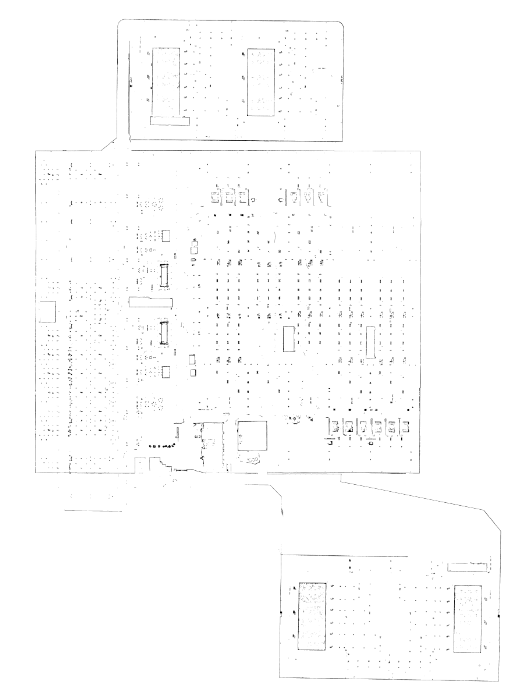

• dxf等高線、輪廓線、平面圖導出。

• 單點、多點坐標、距離、高度、坡度、面積等量測成果導出。

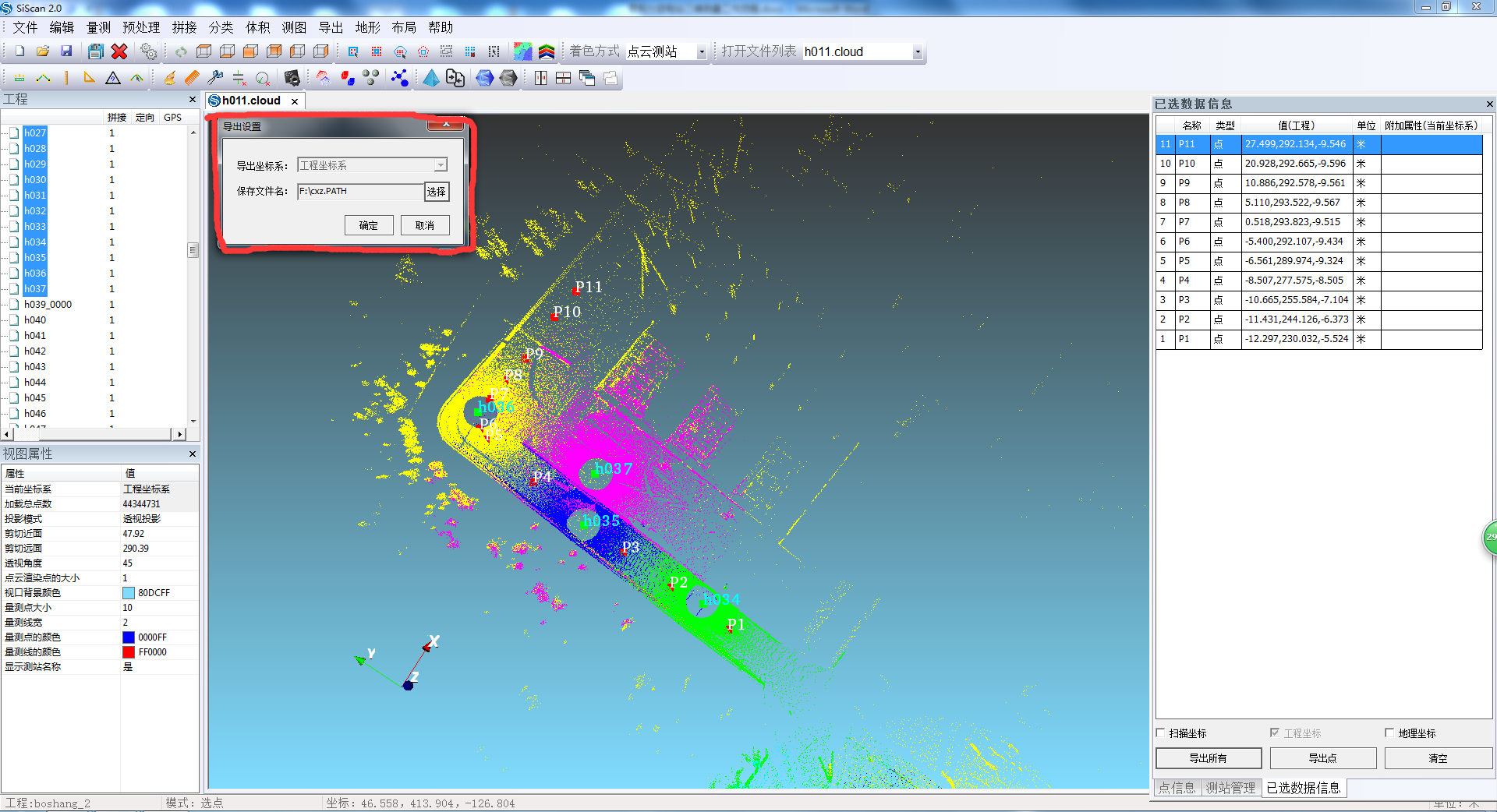

• 任選多點坐標多種格式導出（*.txt、*.path）。

• 點云漫游視頻導出。

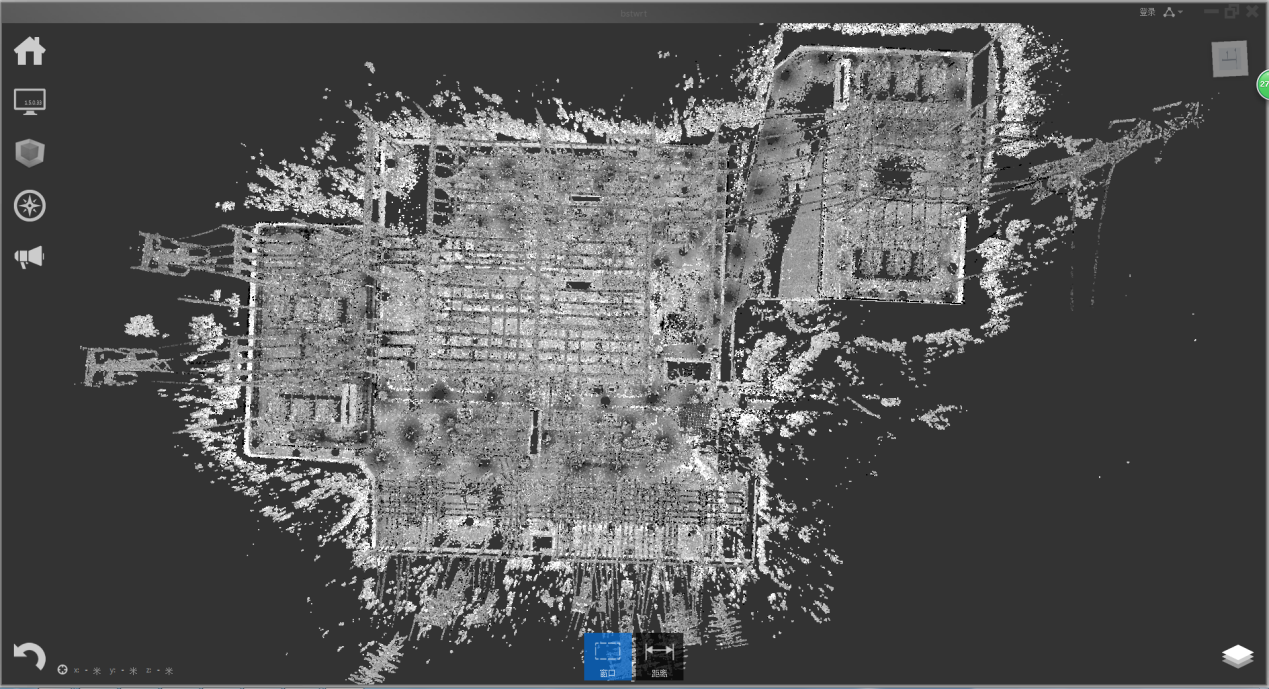

全站點云

路徑文件導出

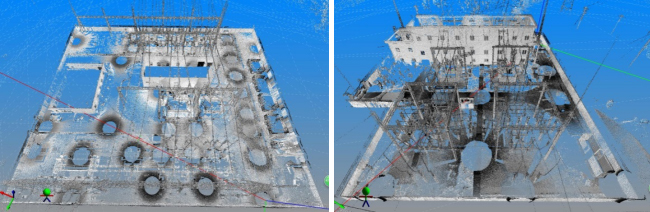

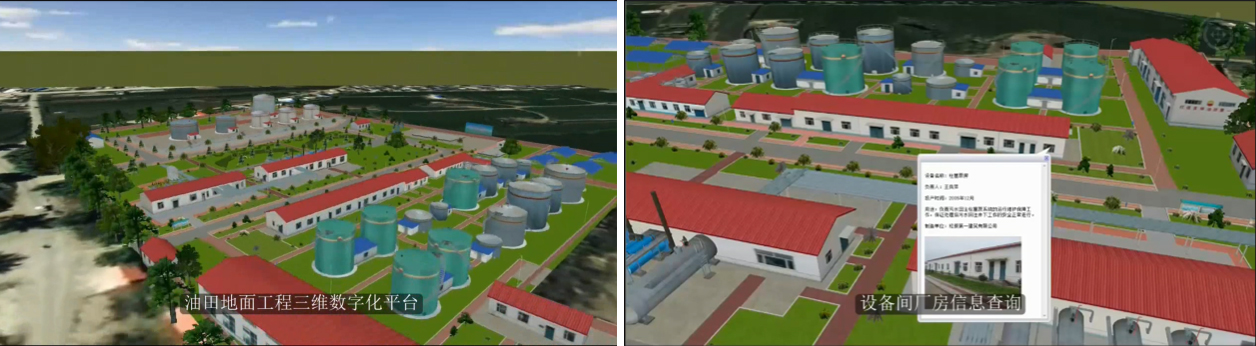

數字模型

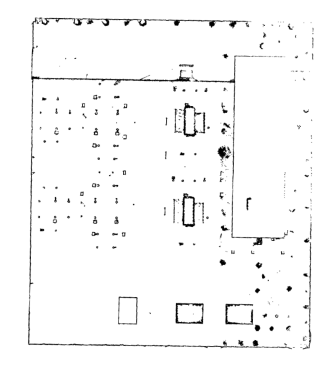

矢量地圖1

矢量地圖2

       思拓力X300三維激光掃描系統，以其高精度、高分辨率、智能化、非接觸性的測量優勢，為變電站數字化測量提供優質的解決方案！
