一、項目背景

項目簡介：此次項目是取得劉家峽水電站附近某河道兩側長100米，高40米區域的地形圖，為下一步的河道水土治理提供基礎資料。項目現場地形復雜，電磁信號差，人工測量難度較大，危險性也較高，而且任務時間緊迫。經過綜合考慮后，項目方?jīng)Q定采用思拓力三維激光掃描測量方案。

項目儀器使用：思拓力X300三維激光掃描儀

       X300三維激光掃描儀及其配套處理軟件，在此次項目中使用到的功能有：自動化點云預處理、帶GPS測站坐標的高精度自動化拼接、GPS定向、整體點云成果的去噪和智能化抽稀、點云TIN漸進加密分類、自動化三維地形制作、DEM可三維可視化編輯、成果點云AOI感興趣區域輸出（CASS格式）、自動化等高線制作等。

●  現場掃描并獲取測站GPS坐標

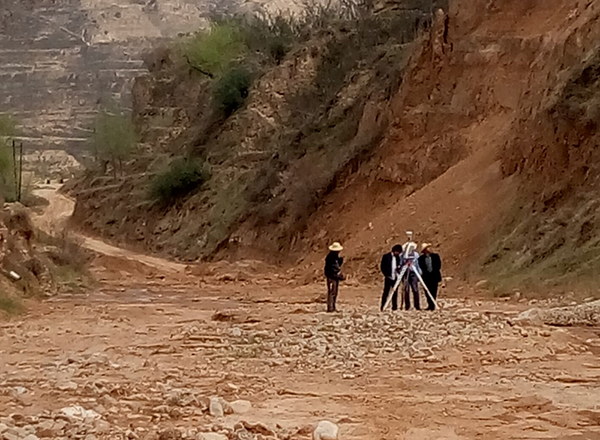

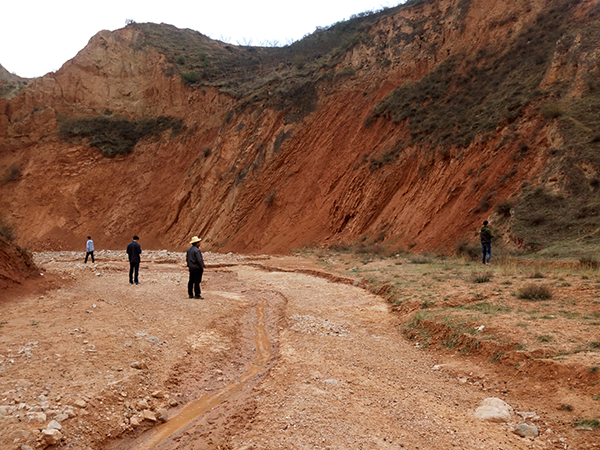

項目現場

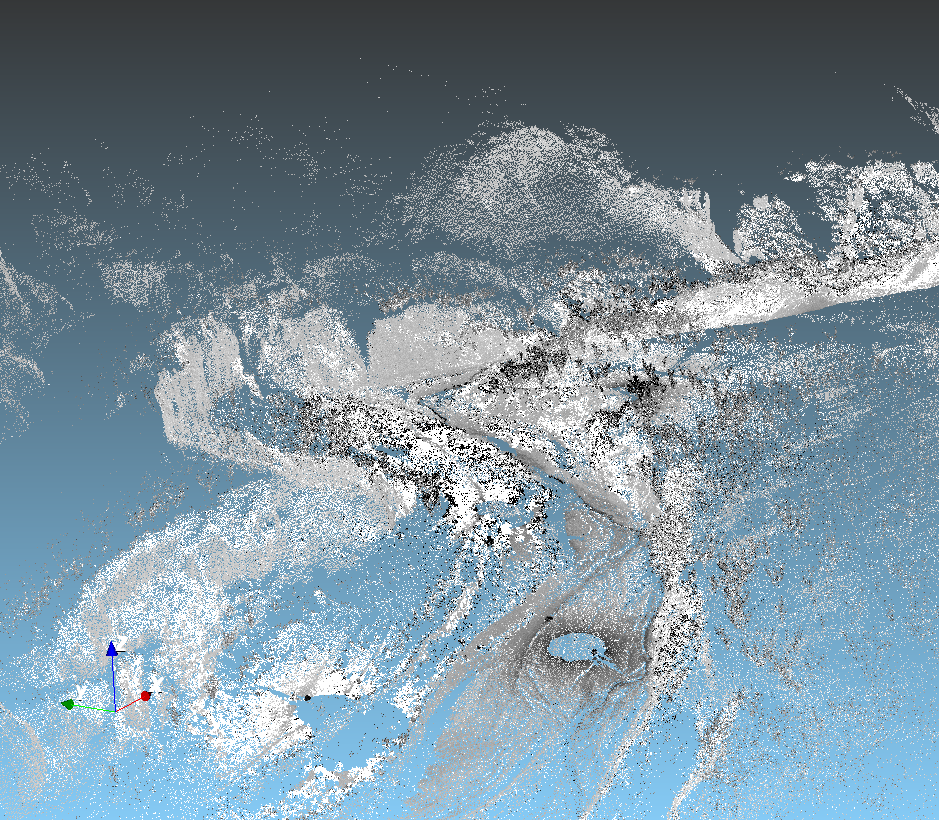

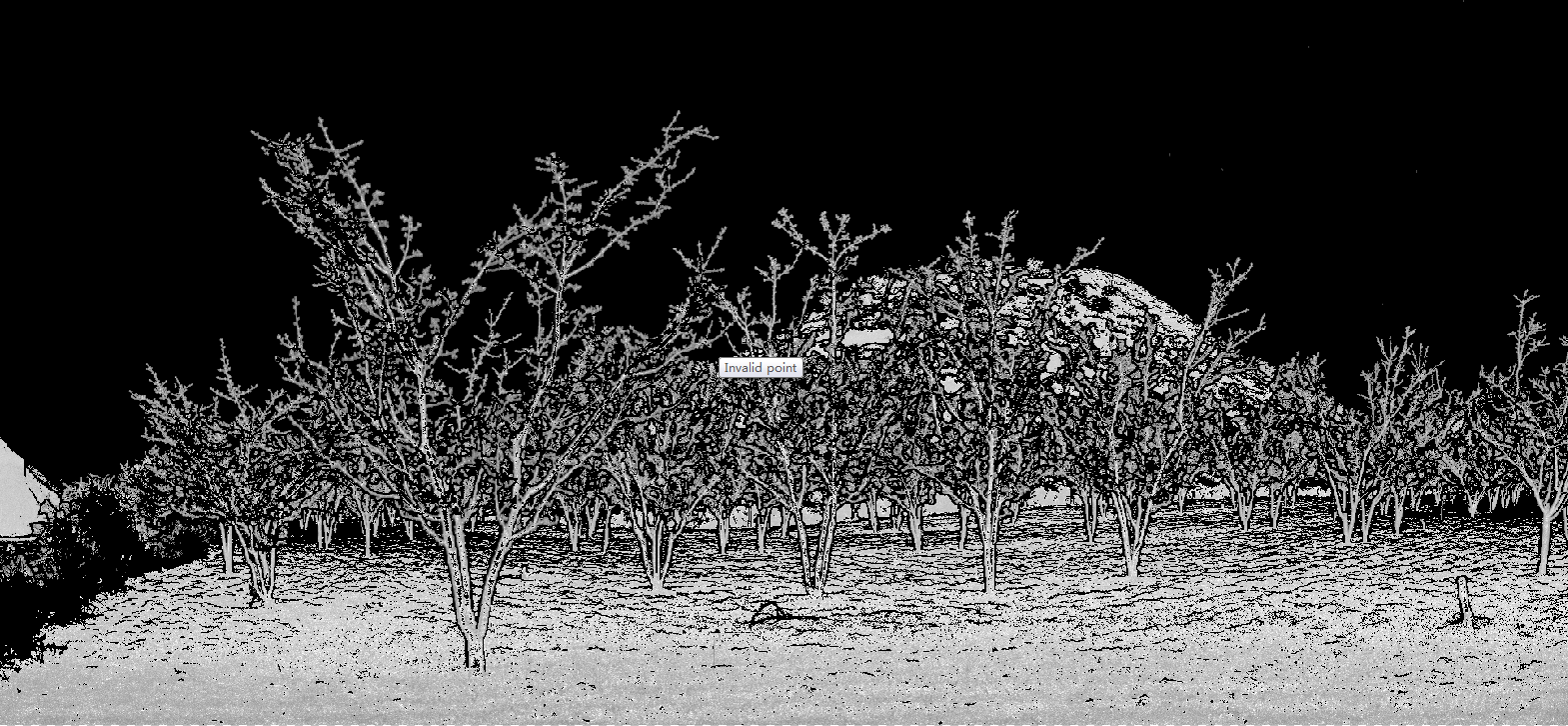

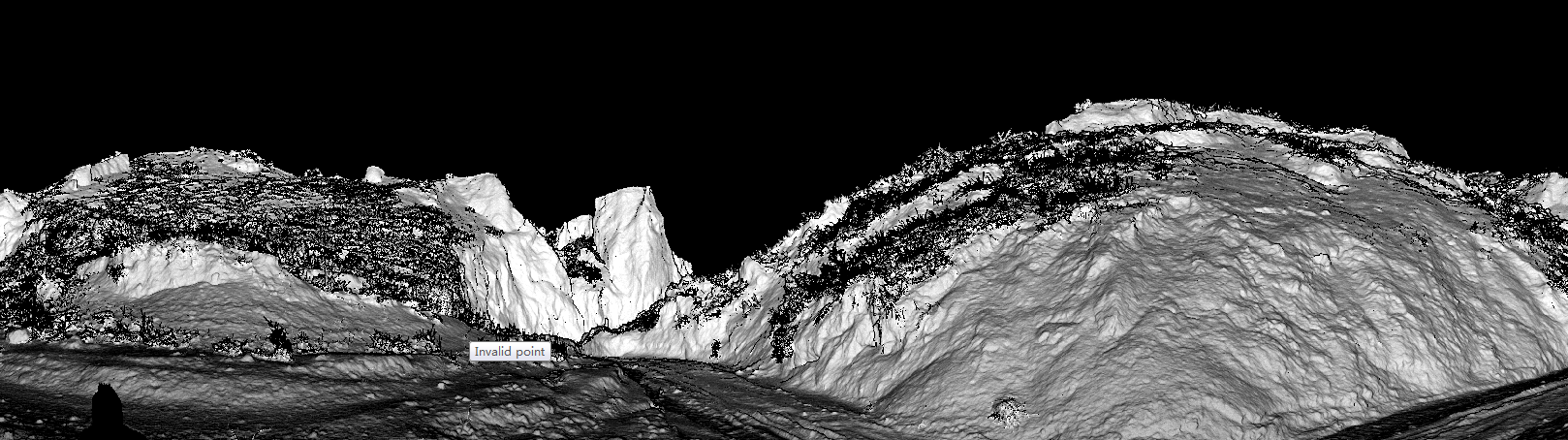

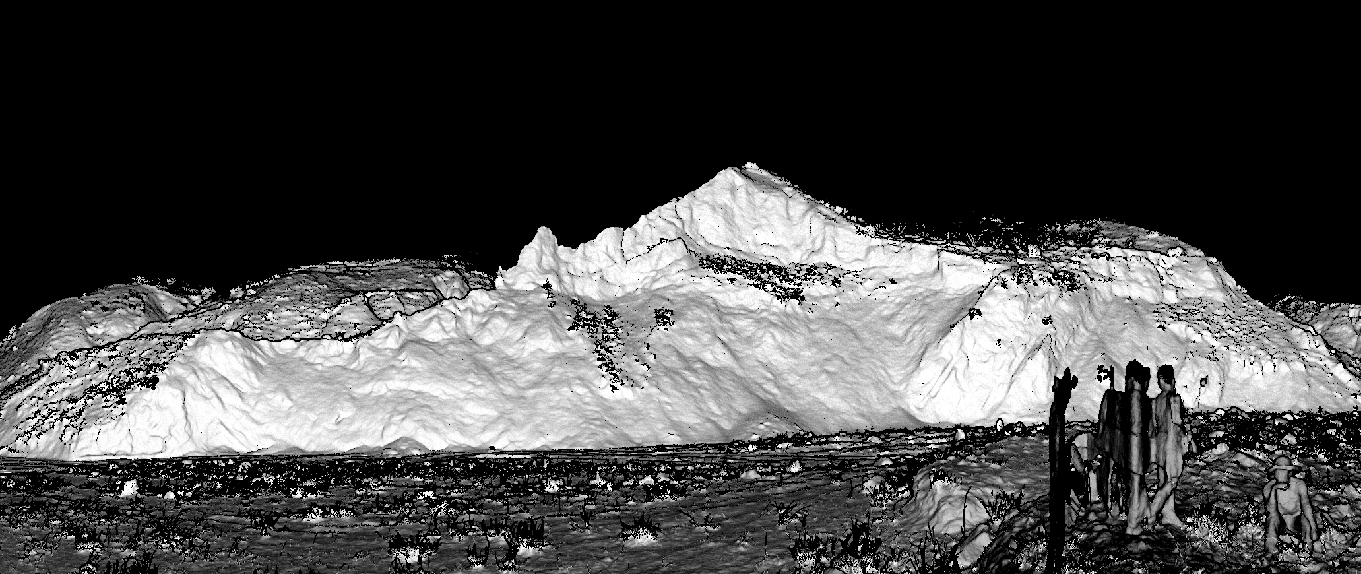

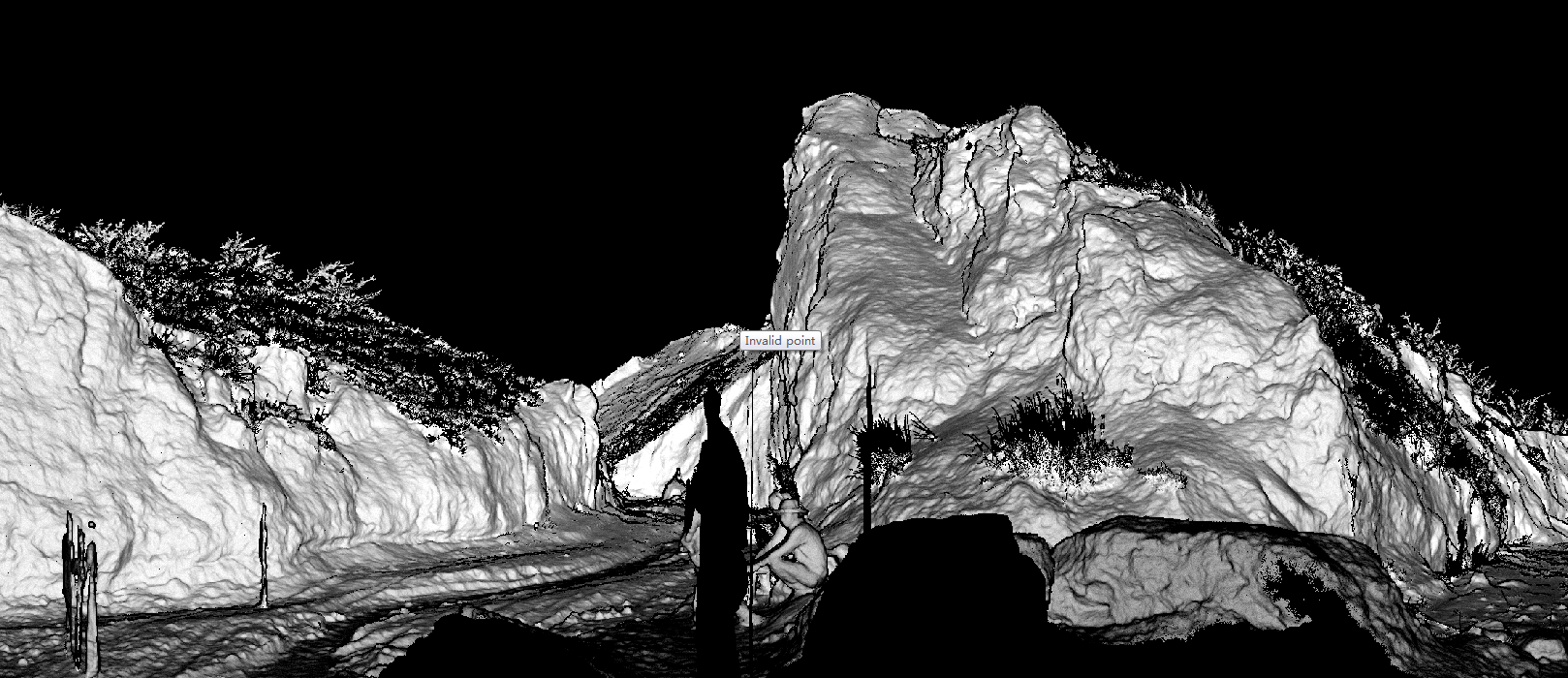

測站點云數據顯示

●  自動化拼接

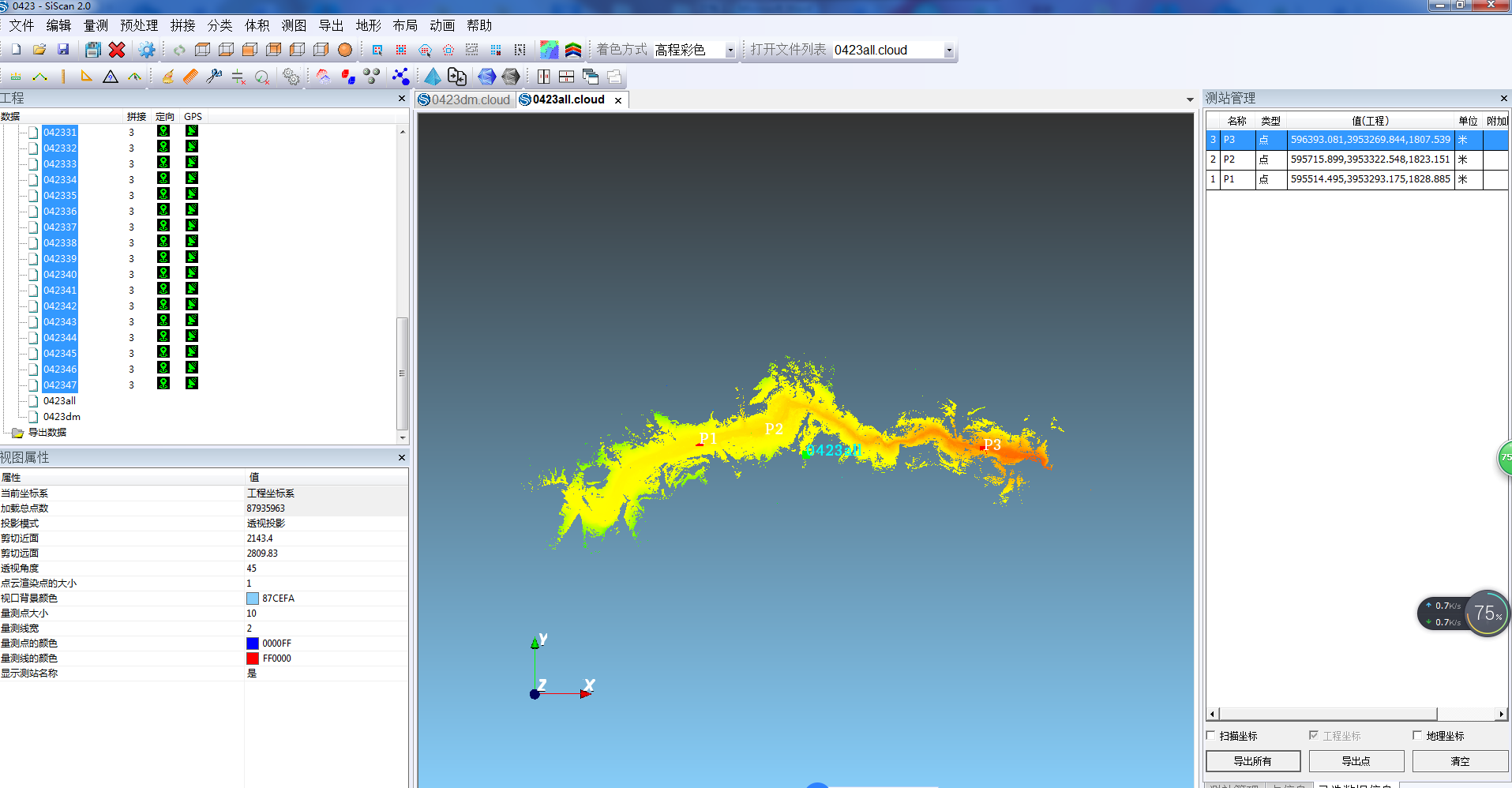

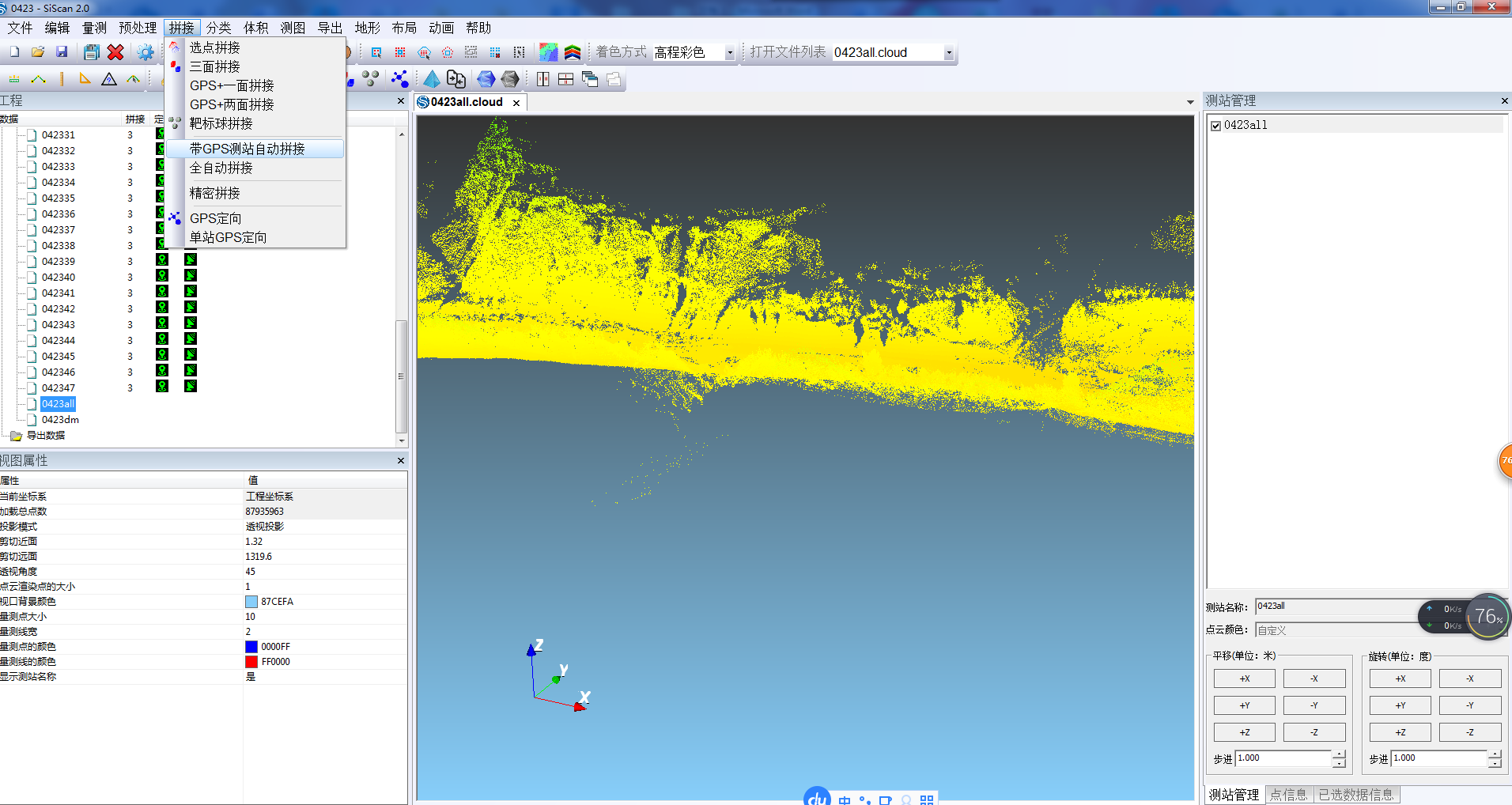

軟件界面

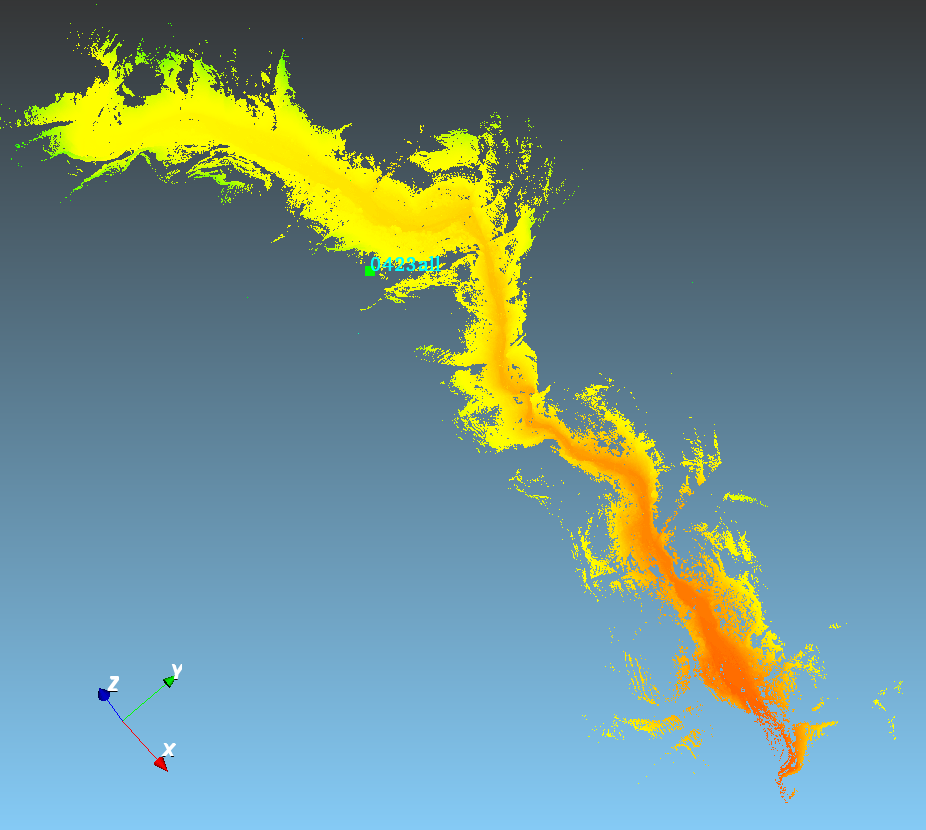

拼接后整體點云效果

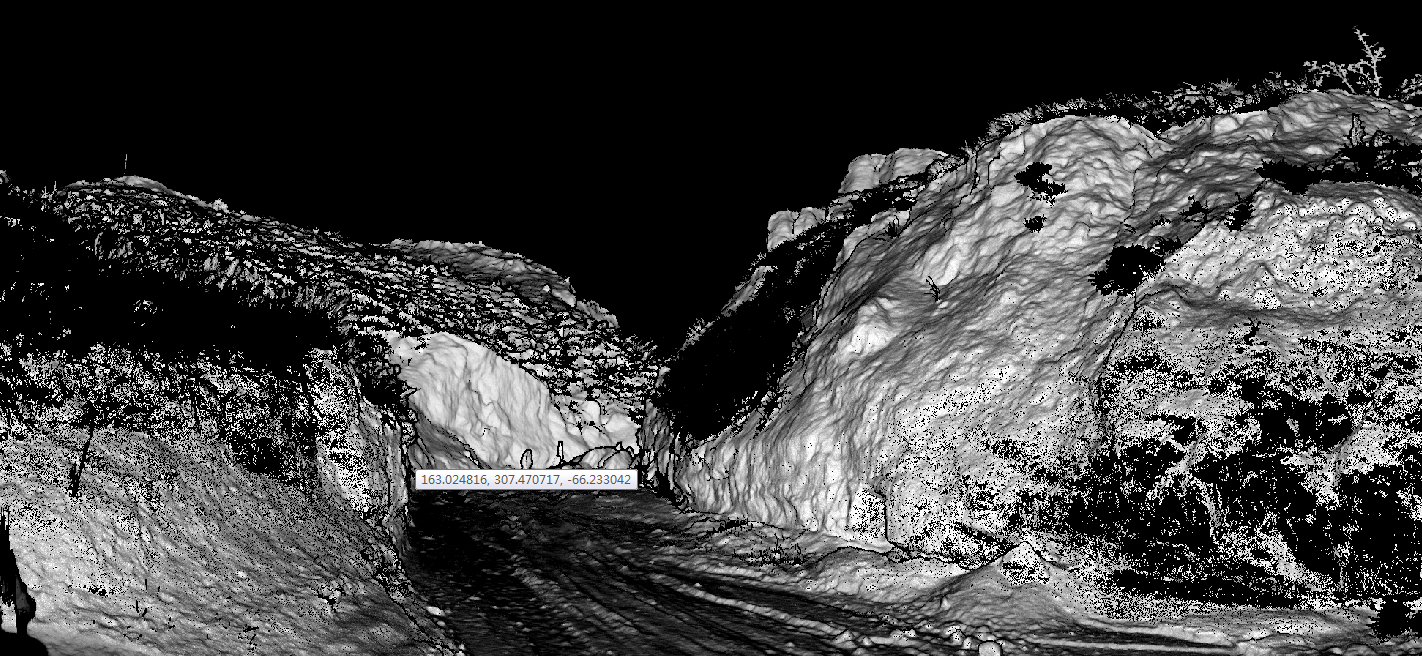

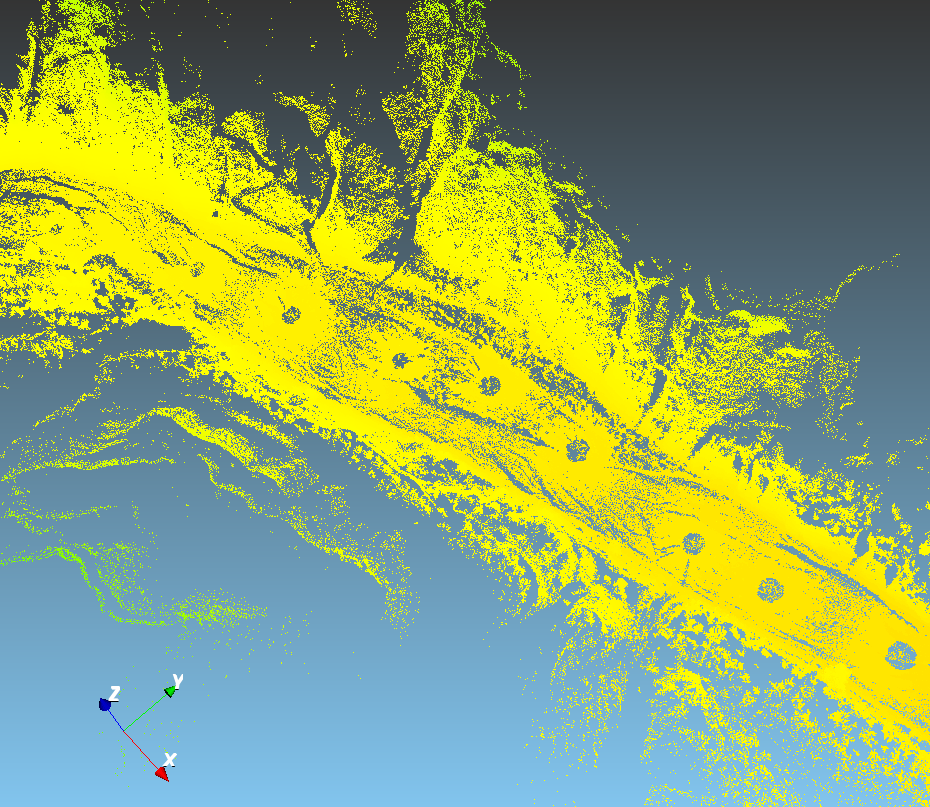

拼接后整體點云效果—局部放大

拼接后整體點云效果—局部放大

●  GPS定向

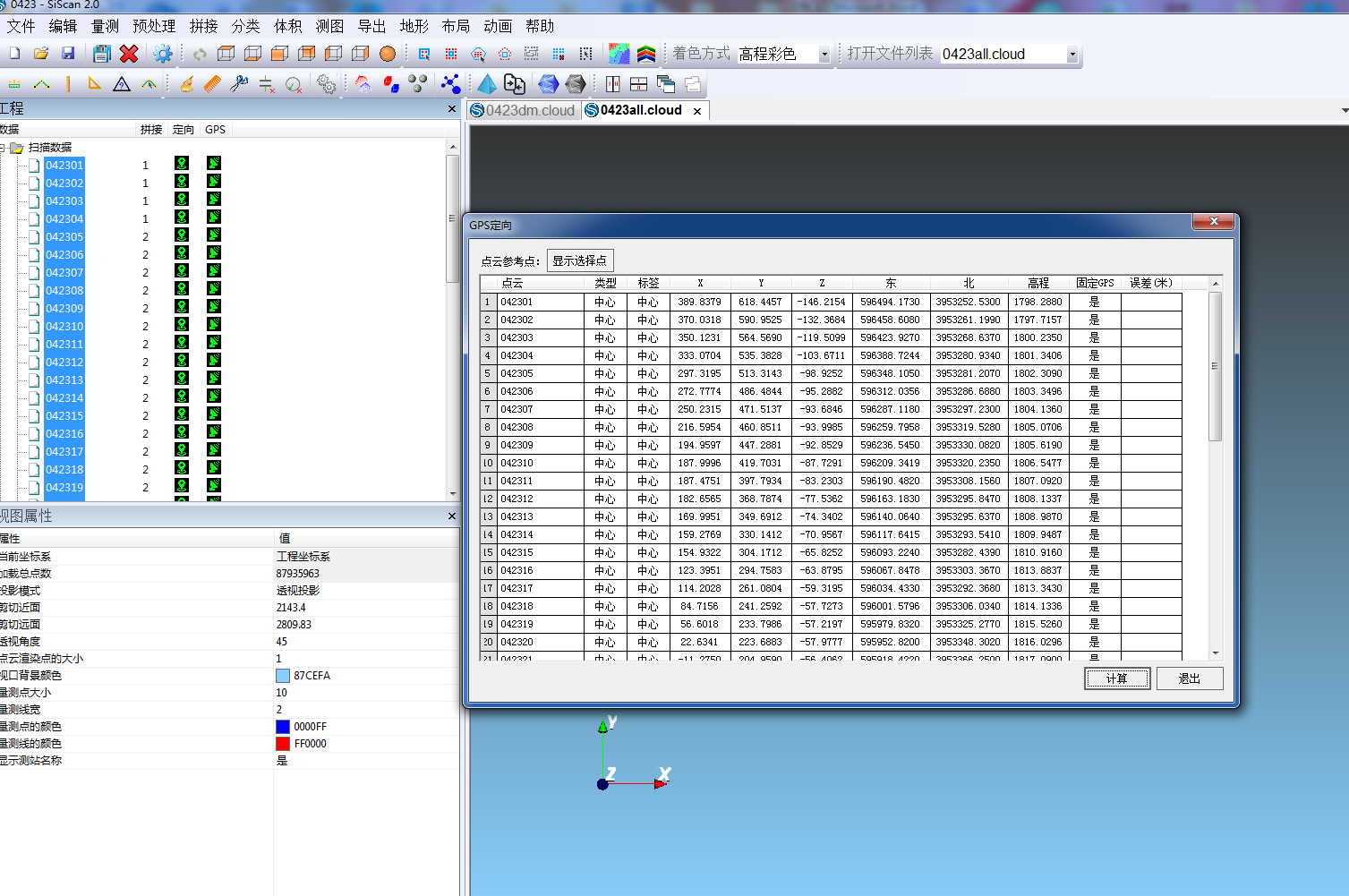

軟件界面

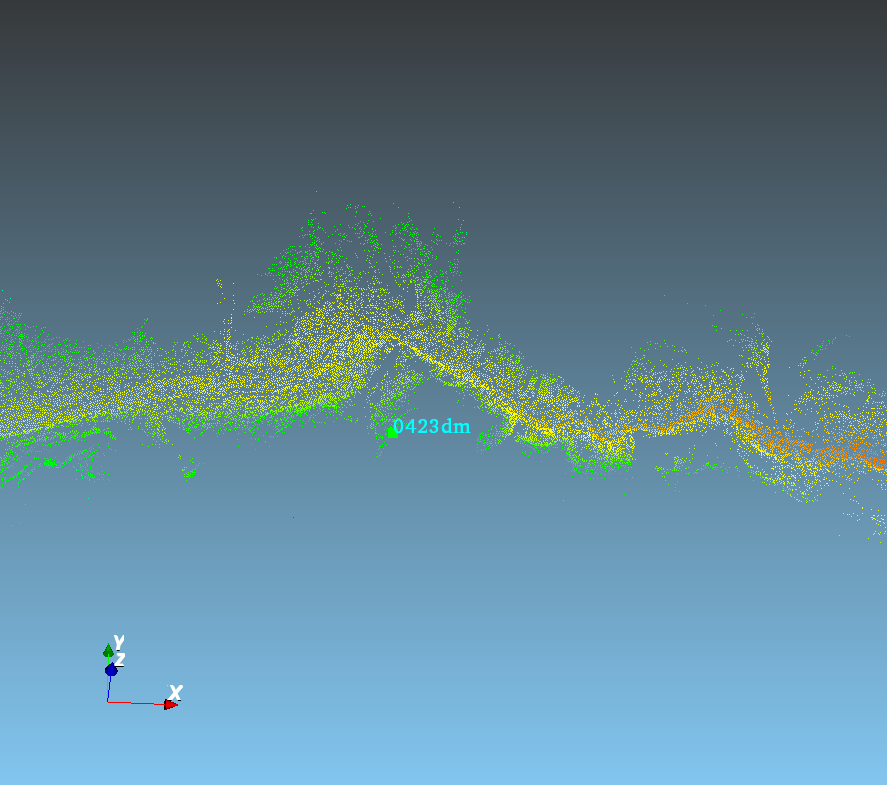

完成定向后，選取檢查點

●  點云去噪和抽稀

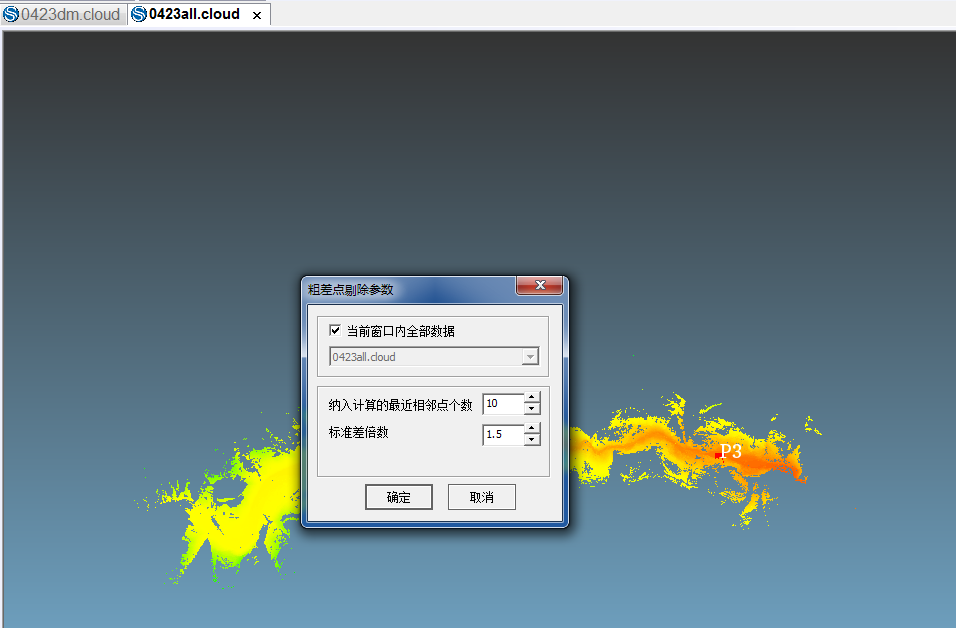

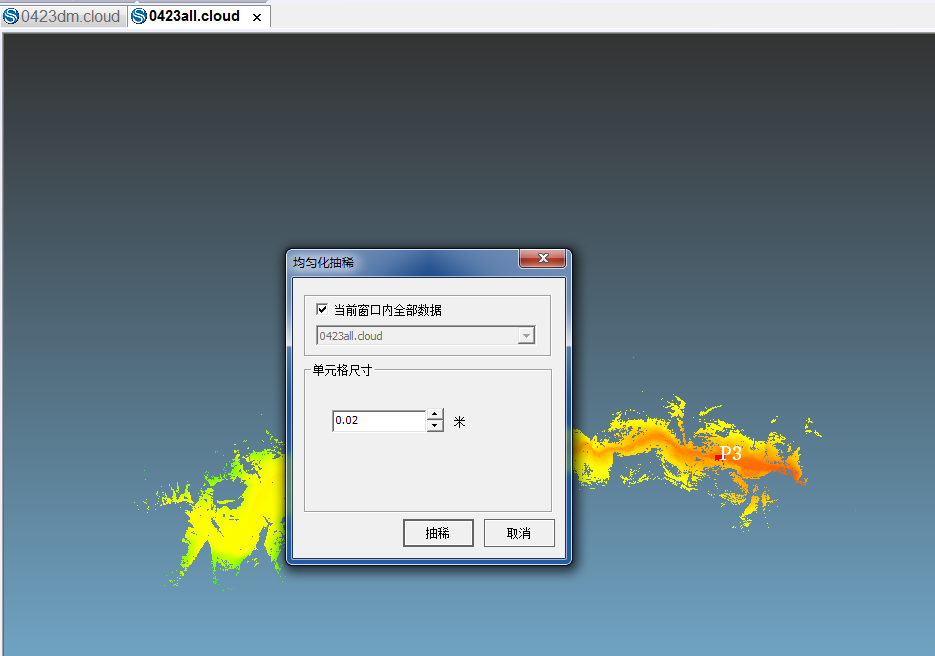

軟件界面

●  點云分類

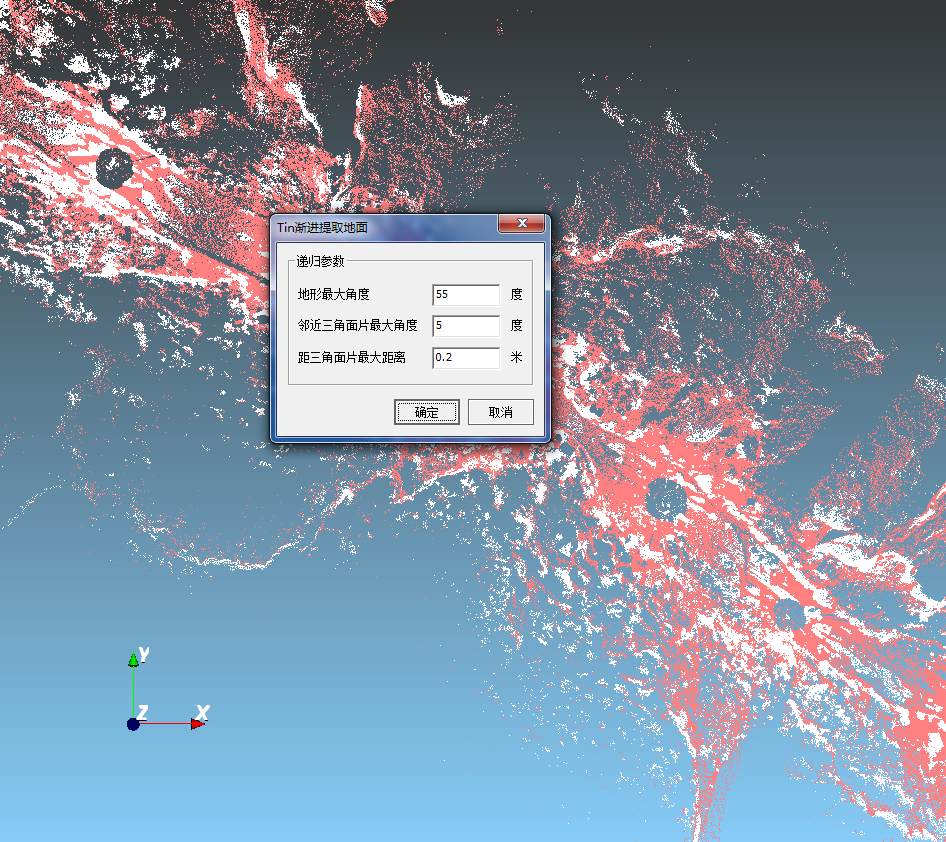

軟件界面

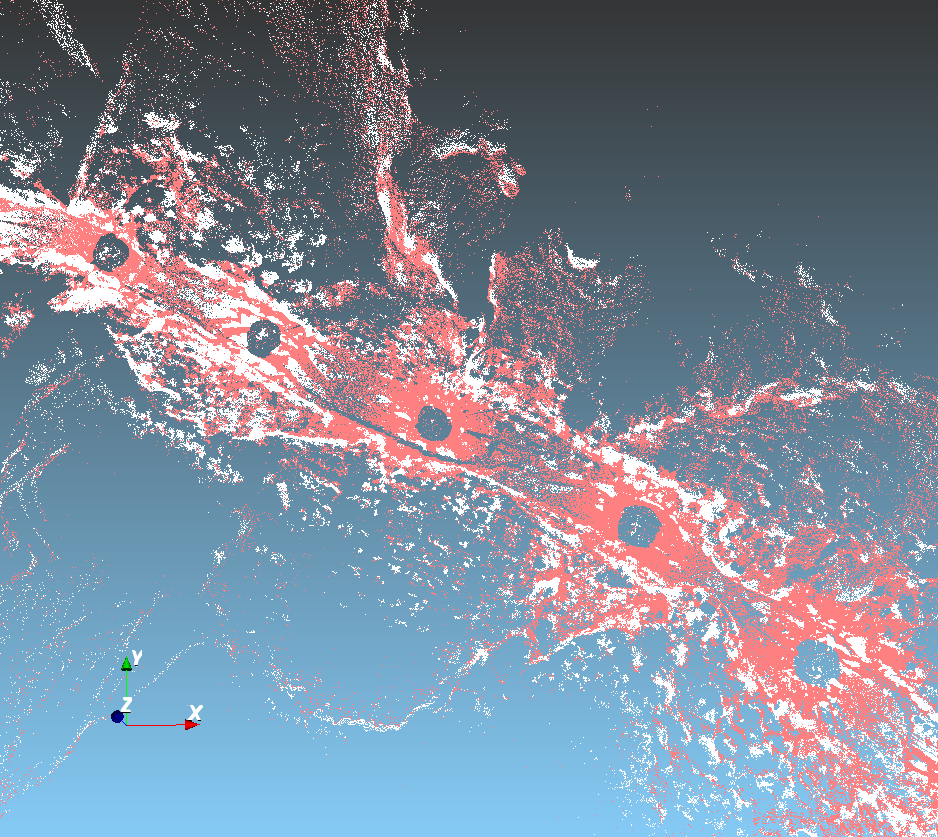

分類后點云數據，紅色為地面點，白色為噪聲點

選中地面點并輸出

輸出后地面點

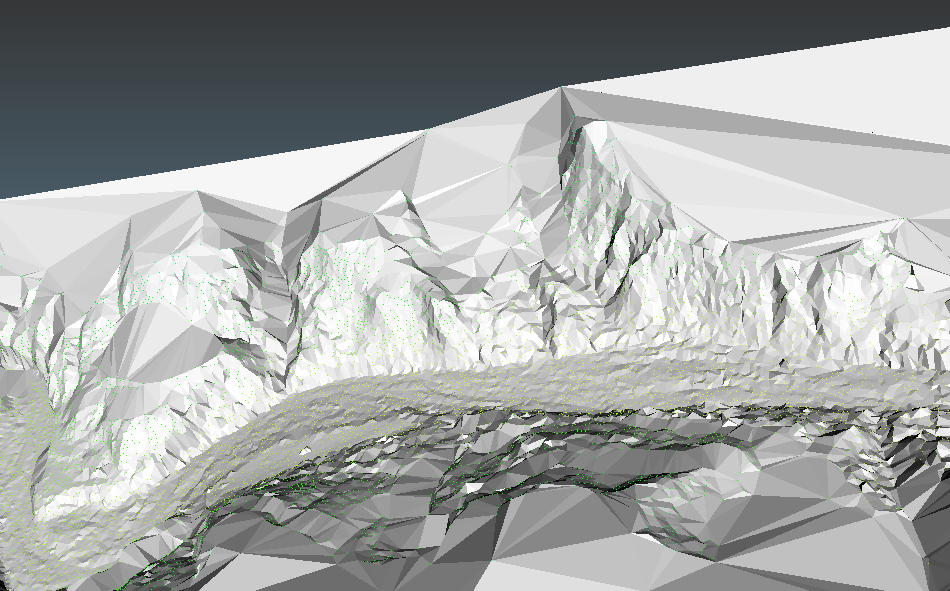

自動化模型恢復，疊加地面點

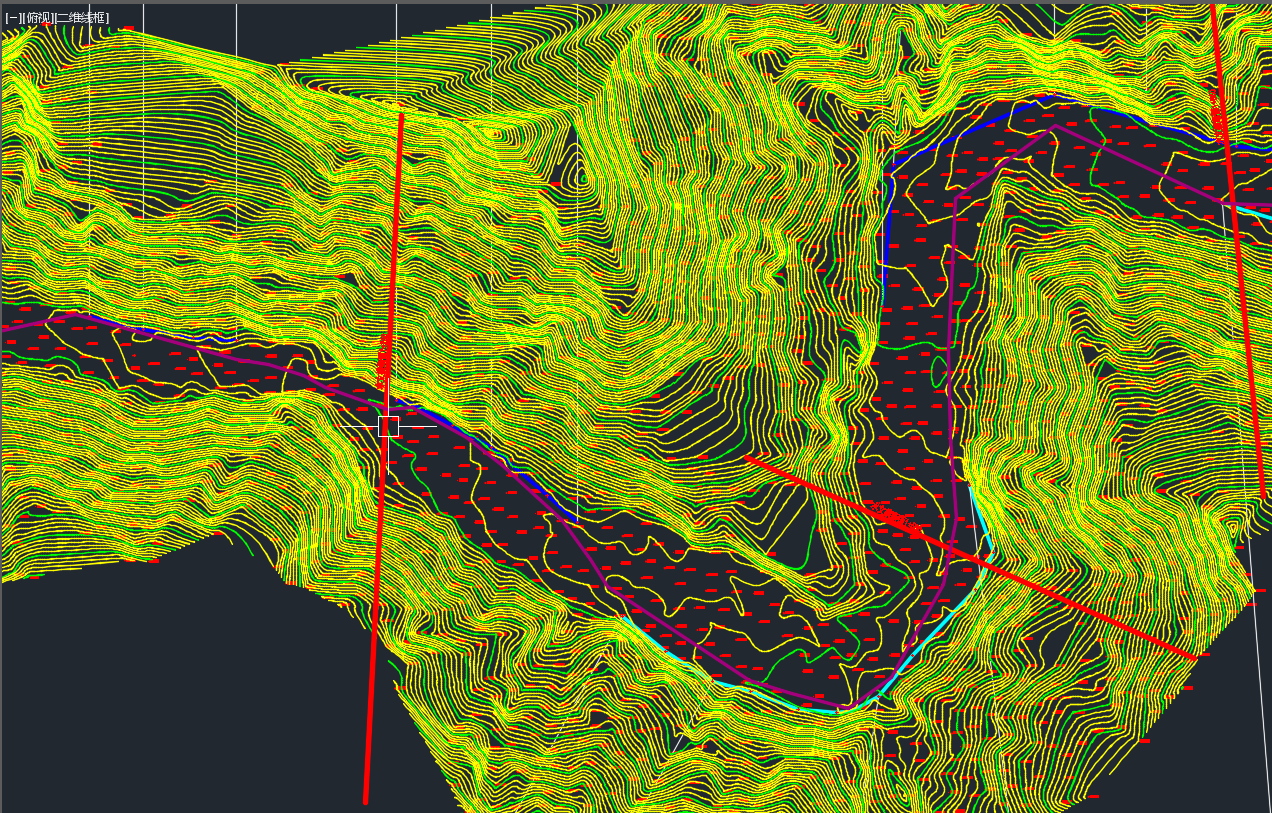

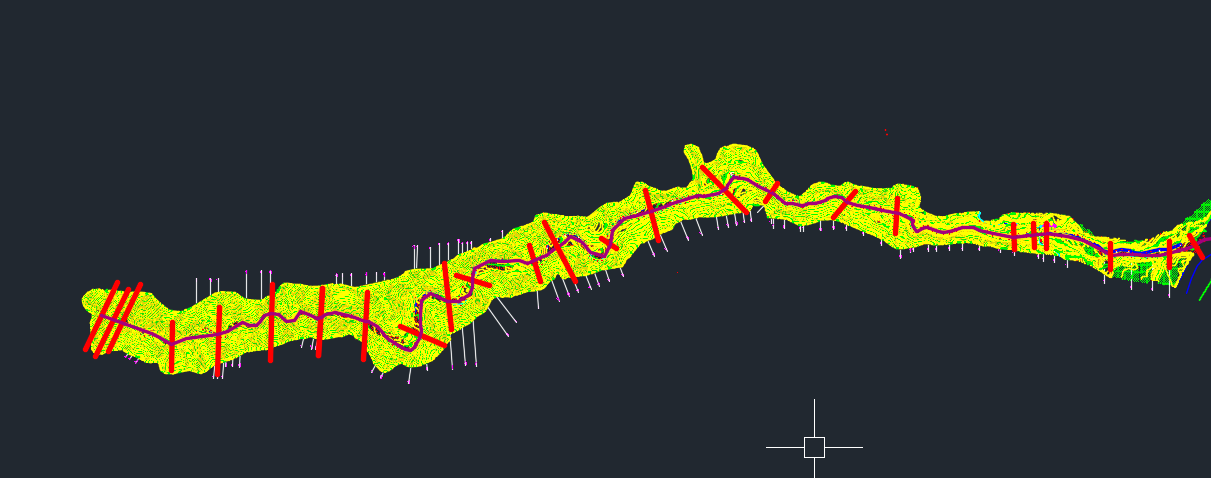

等高線生成并編輯
