潛艇模型曲面測量

作者：激光部 發布時間：2017/8/1 14:34:00

一、項目背景

三維激光掃描技術在采集數據方面十分高效，在用于球體體積計算、曲面面積計算、不規則物體體積計算等方面也具有得天獨厚的優勢。

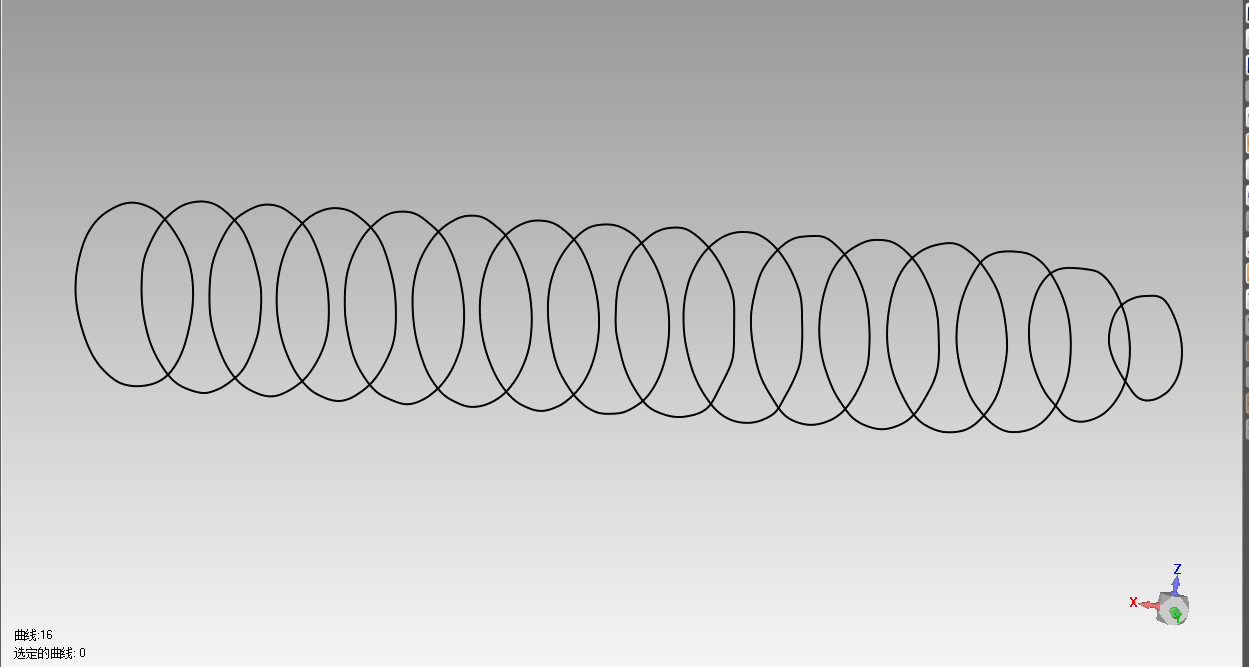

湖北省某高校研究室想更加精確、快速地獲得制造出來的潛艇模型的長、寬、高、斷面，以及3D模型等數據。由于潛艇模型表面不規則，傳統的測量方法存在著測量難度大，工作量大，不能依據采集數據自動建模等劣勢。

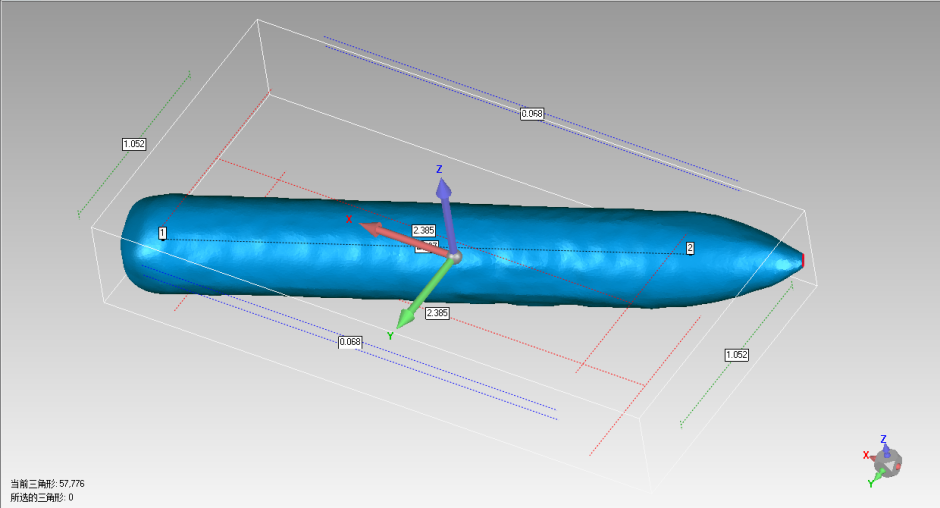

根據實際生產作業的相關需求，利用思拓力測繪自主研發的快速成圖軟件JRC，并借助Geomagic軟件，根據統計結果和技術指標要求，可以快速獲得目標的體積、長度、寬度、高度、模型等相關數據。因此該用戶單位采用了思拓力X50型地面三維激光掃描儀進行測量。

二、項目實施

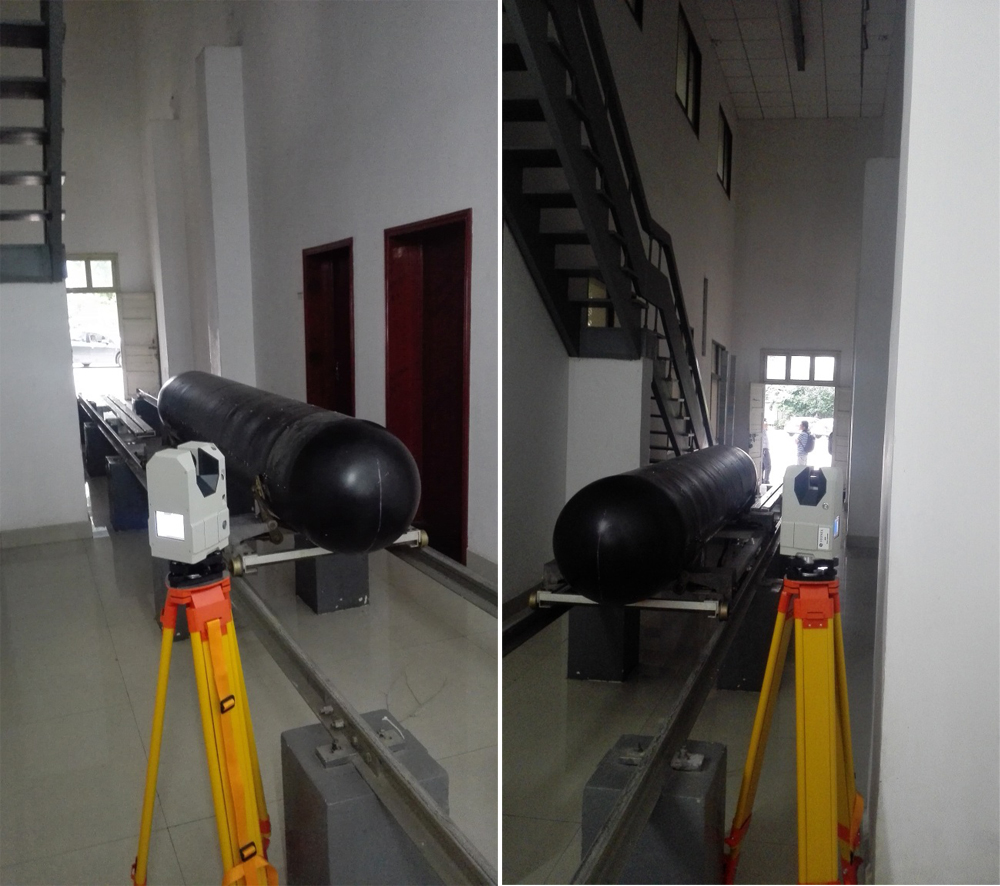

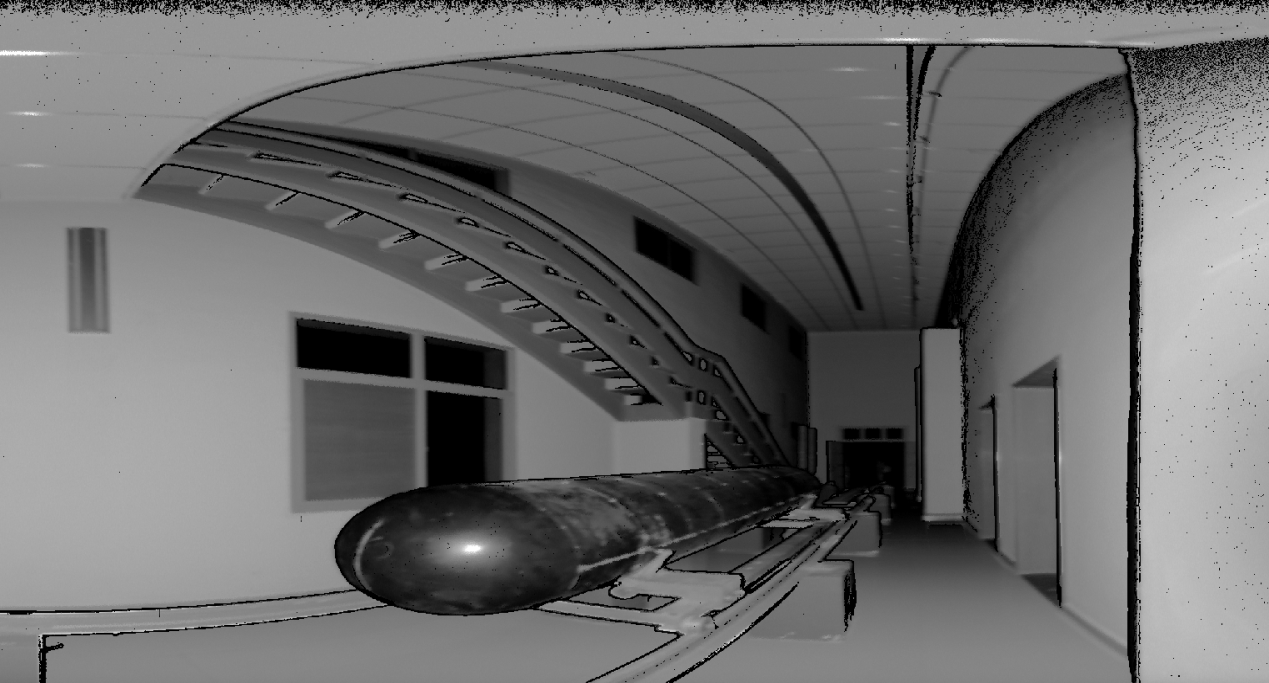

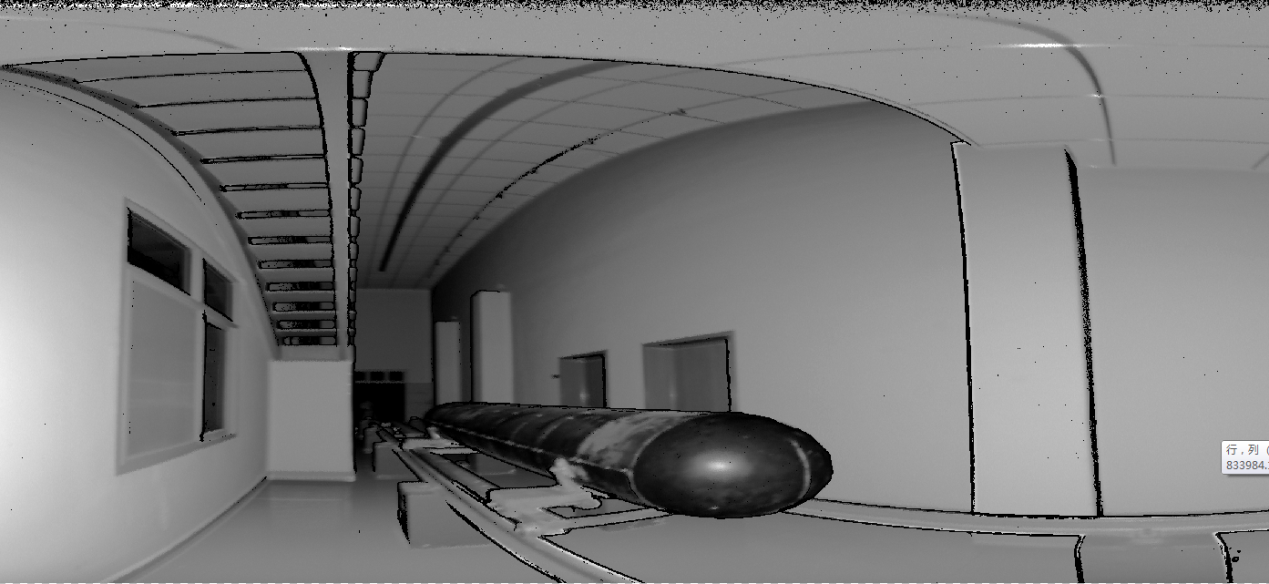

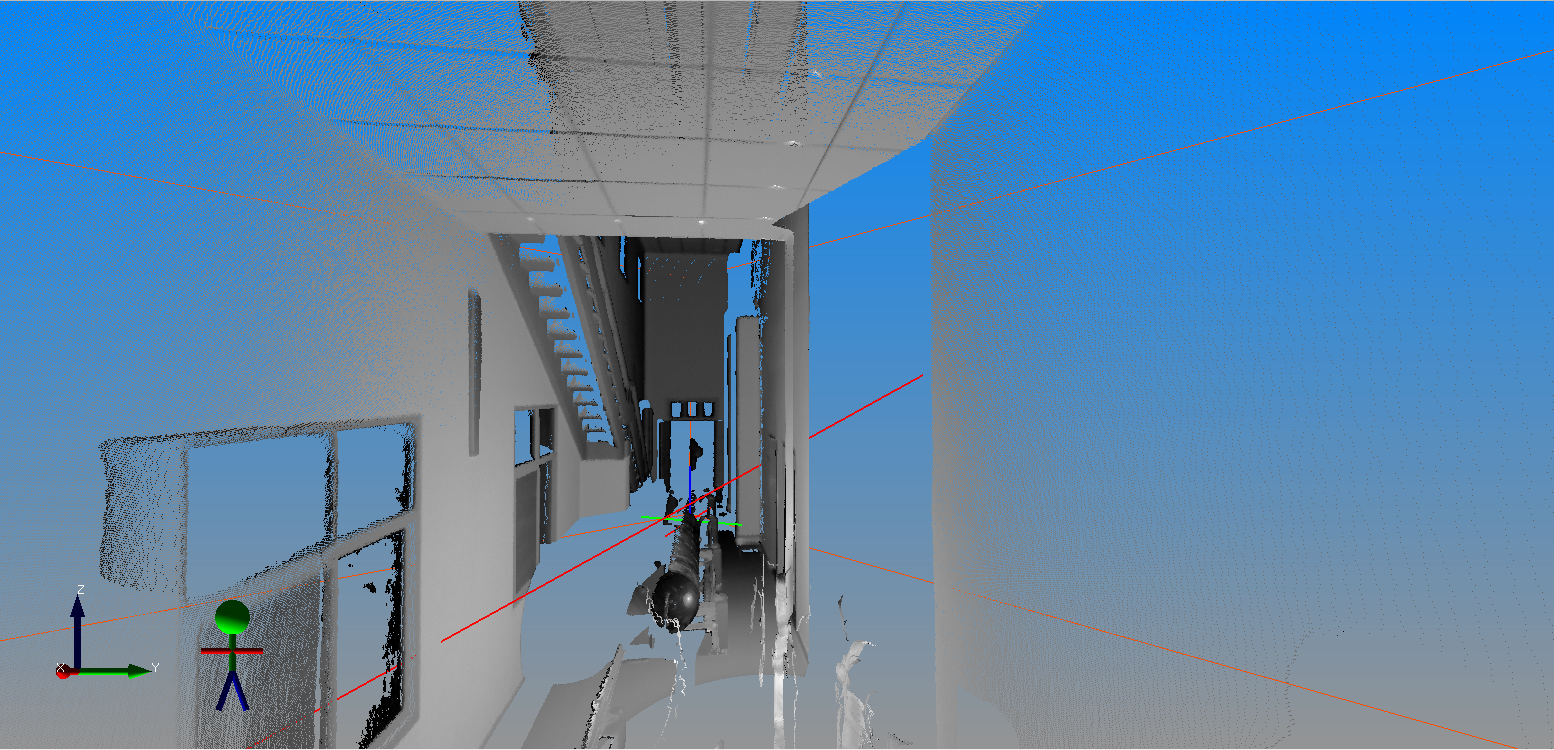

現場照片

潛艇或稱潛水船、潛艦，是能夠在水下運行的艦艇。潛艇的種類繁多，形制各異，小到全自動或一兩人操作、作業時間數小時的小型民用潛水探測器，大至可裝載數百人、連續潛航3-6個月的俄羅斯臺風級核潛艇。按體積可分為大型（主要為軍用）、中型或小型（袖珍潛艇、潛水器）和水下自動機械裝置等。
