一、項目簡介

    立面：建筑術語 ，指建筑物各個方向的設計要素，組成，協調。

    某華僑祖屋因年久失修，墻體出現開裂，屋內也有不同程度的損壞，需要翻修，但同時要保持原來建筑的基本風貌。

傳統的測量方法可以實現這個工程的測量，但是過程相對來說比較復雜，工作效率慢，測量的數據也有一定偏差。思拓力X300三維激光掃描儀應用于這個祖屋改造工程，其龐大的數據支持、精準的配比拼接，直觀的二維影像顯示，可以很好地解決這些問題。

二、項目實施

點云二維影像圖

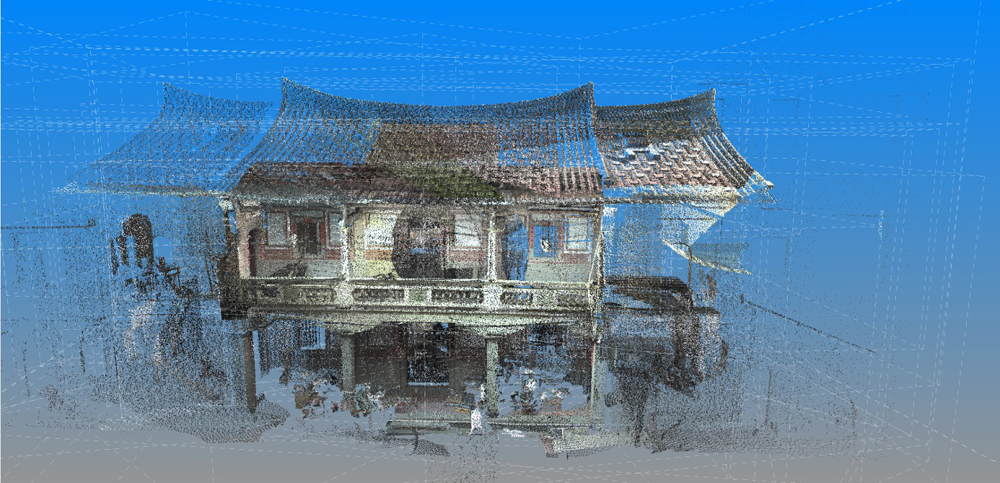

三維點云圖

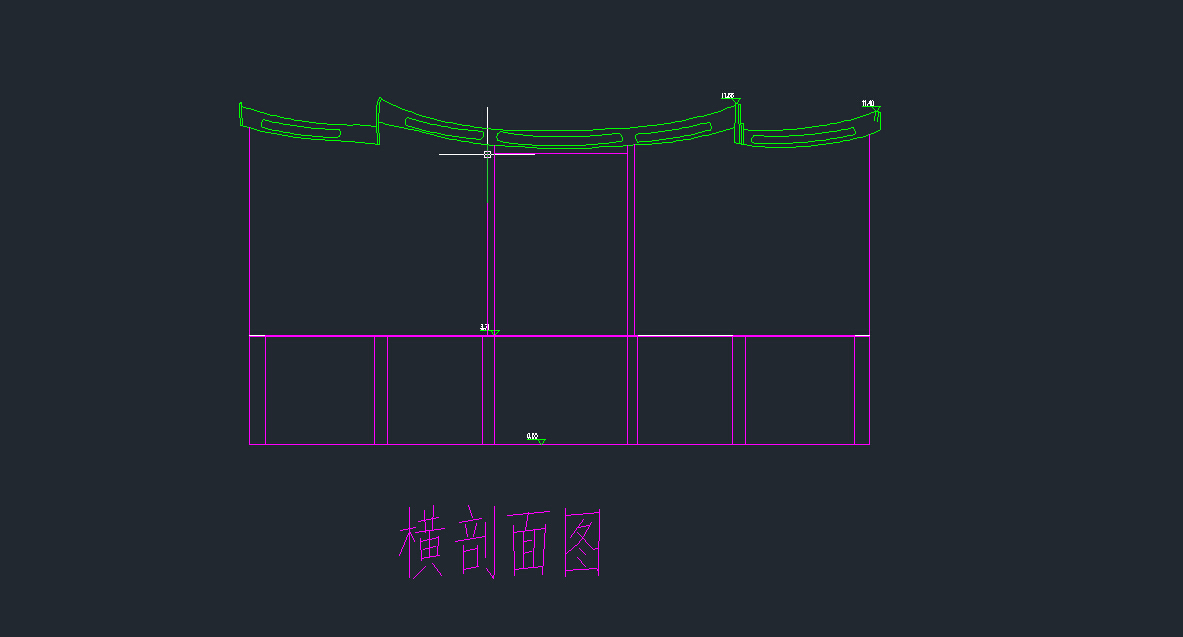

橫剖面圖

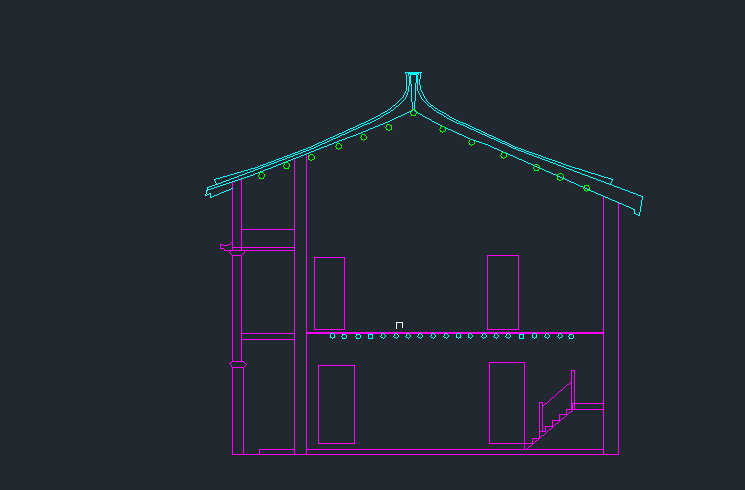

縱剖面圖

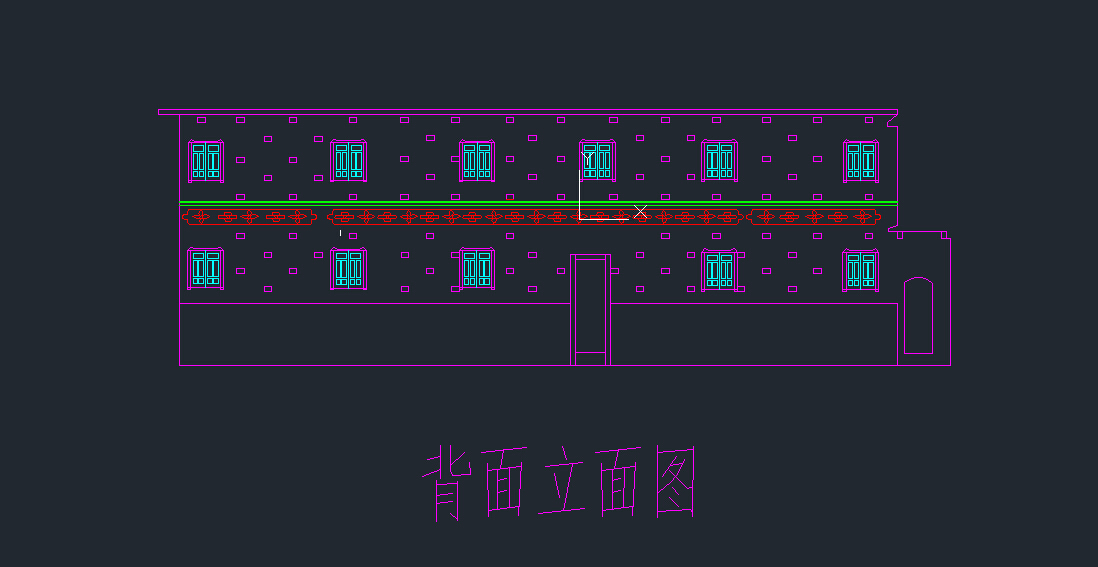

背立面圖

背立面大樣圖

借助X300三維激光掃描儀獲取的點云數據，導入到CAD軟件中，可以很直觀的在軟件中看出建筑立面的相關材質和邊界、門窗位置的相關性、墻面的雕刻和紋理等要素。

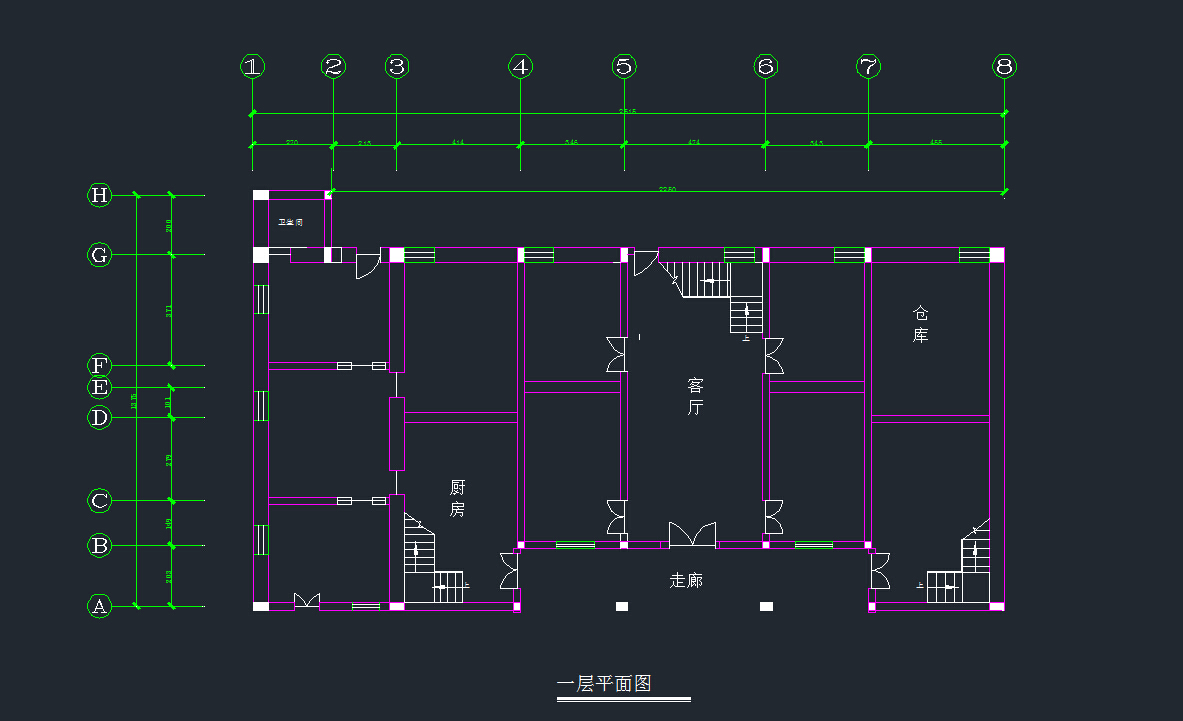

一層平面大樣圖

     最后快速的計算出墻體的厚度，房屋的構造。
