一、項目簡介

      舊船改造是船舶行業面臨的一大問題。船體長期與水面、礁石、河沙等物體接觸，容易出現變形、裂縫等一系列問題，往往危及航行安全，而重新購置一條新船費用非常高，不是常規的解決方案。因此，對舊船進行翻新或改造是最經濟環保的方法。

      傳統的測量方法一般是用皮尺、經緯儀、全站儀或激光測距儀，測量的數據比較片面，不能完整的表達整個船體的現狀，不能精確定位船體受損部位。而三維激光掃描擁有多點測量，點云密集，非接觸測量等優勢，在舊船改造方面擁有非常大的優勢。

二、項目要求

       某船廠委托船舶設計單位，對位于印尼的一艘舊船進行掃描，獲取船體龍骨線，與設計圖對比后，確定船體受損位置。

       項目由廣州某單位實施，項目利用了思拓力X300三維激光掃描儀對船體進行全方位掃描。

三、項目實施

       現場掃描單站使用360度快速模式，單站用時約5分鐘，為了能更完整的獲取點云數據，船體四周共架設11個掃描測站。

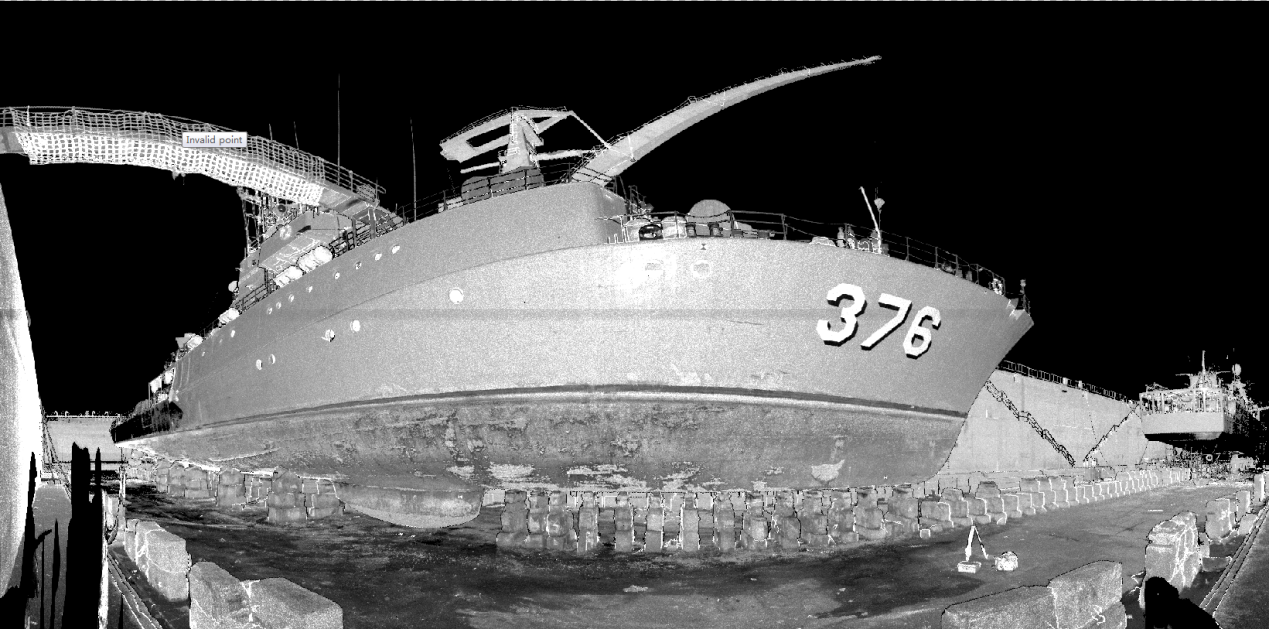

掃描原始點云數據（反射率）----利用X300掃描的點云數據自帶反射率

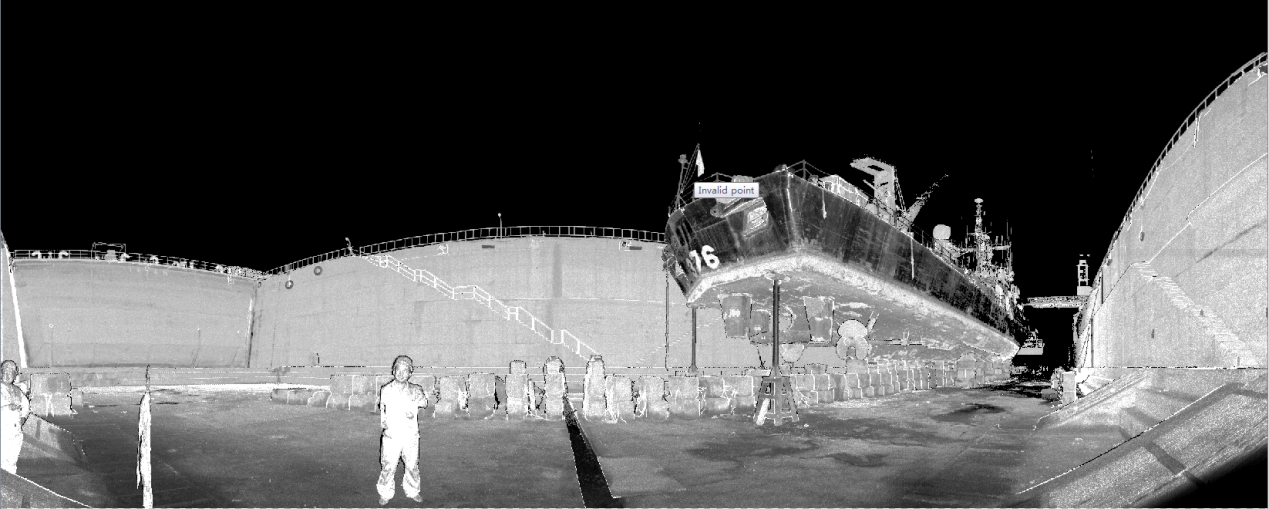

自動生成3D全景圖

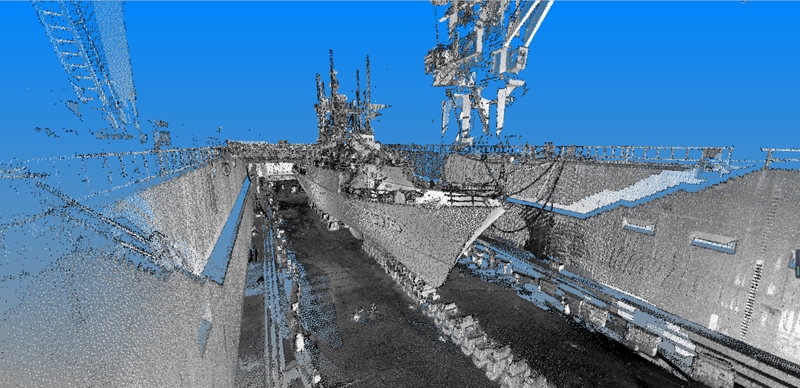

使用標配后處理軟件拼接成完整的點云數據

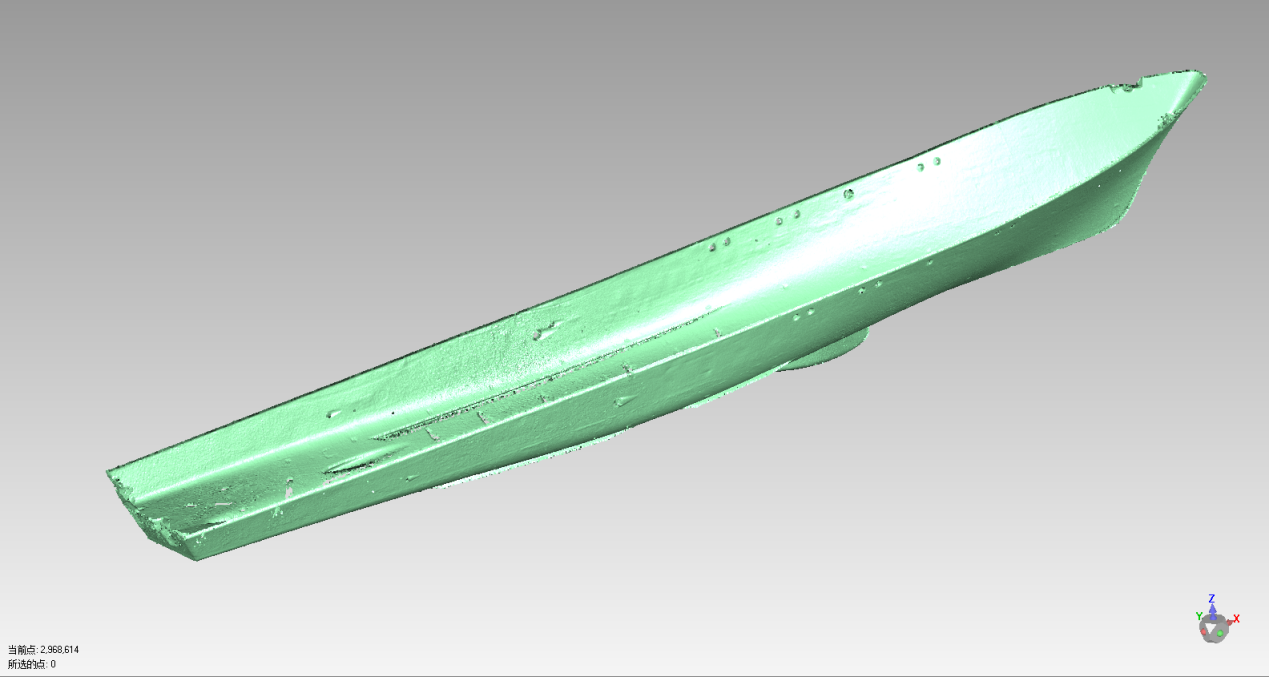

清除雜點后保留需要的點云數據

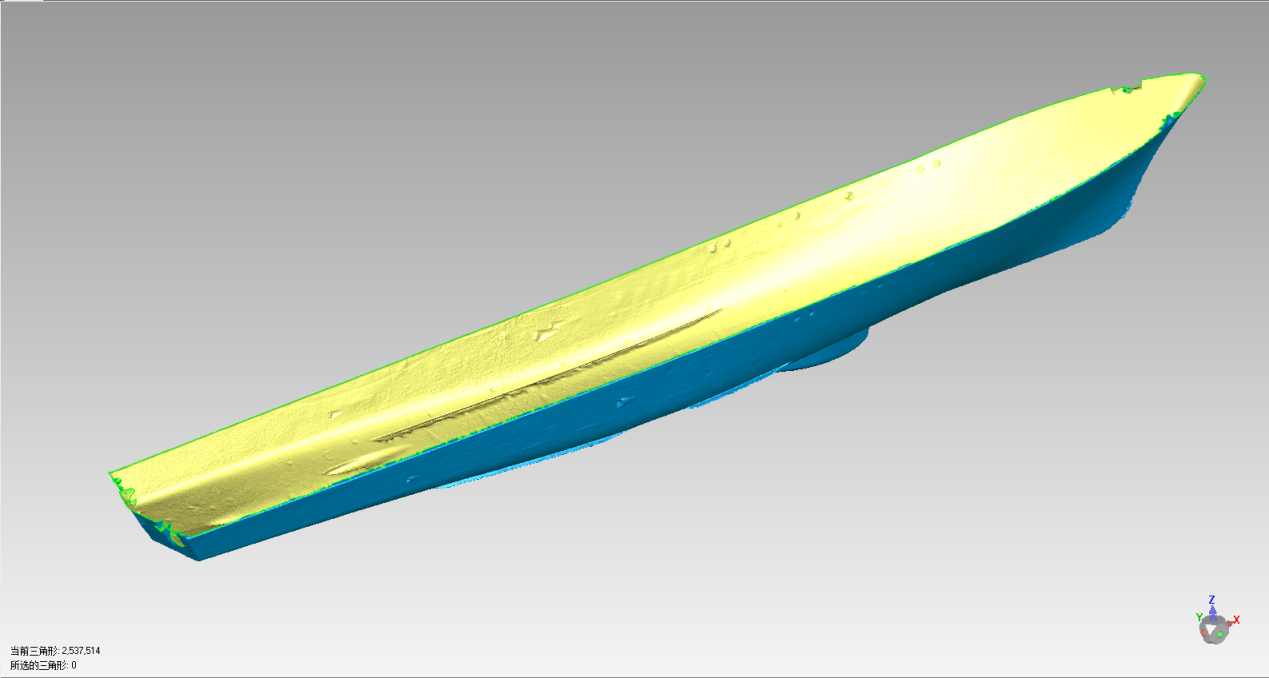

軟件自動生成完整的三維模型

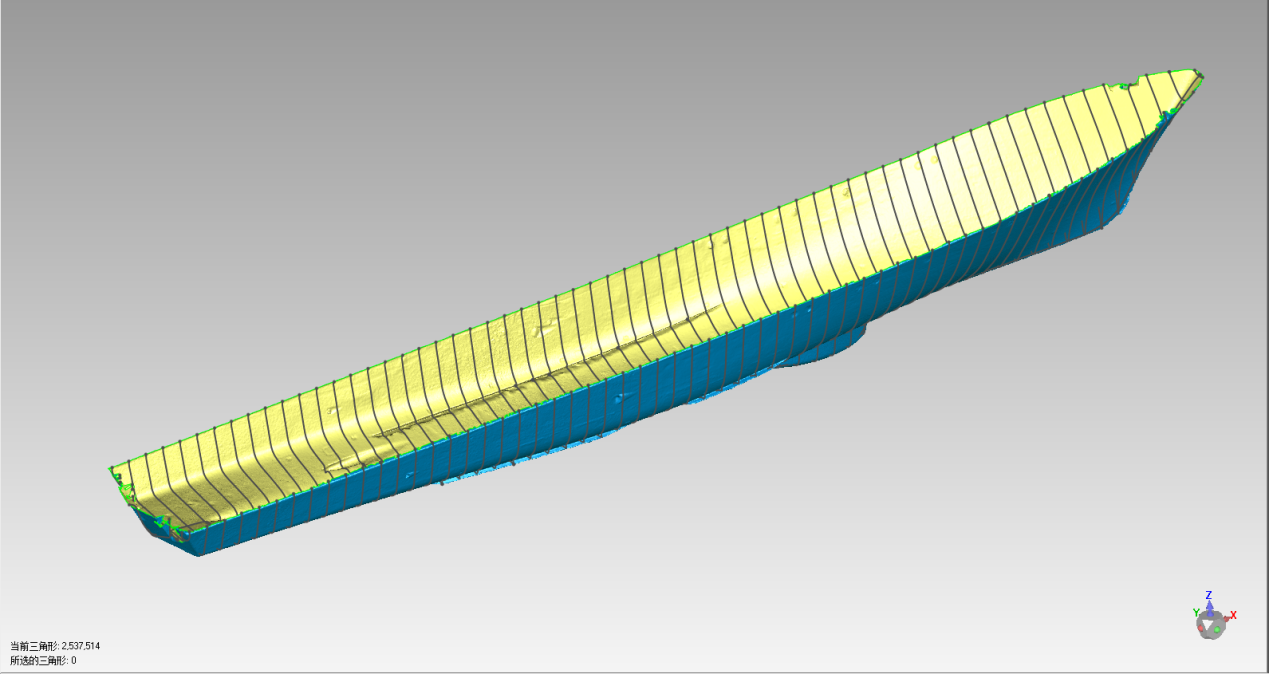

通過模型等間距生成龍骨線

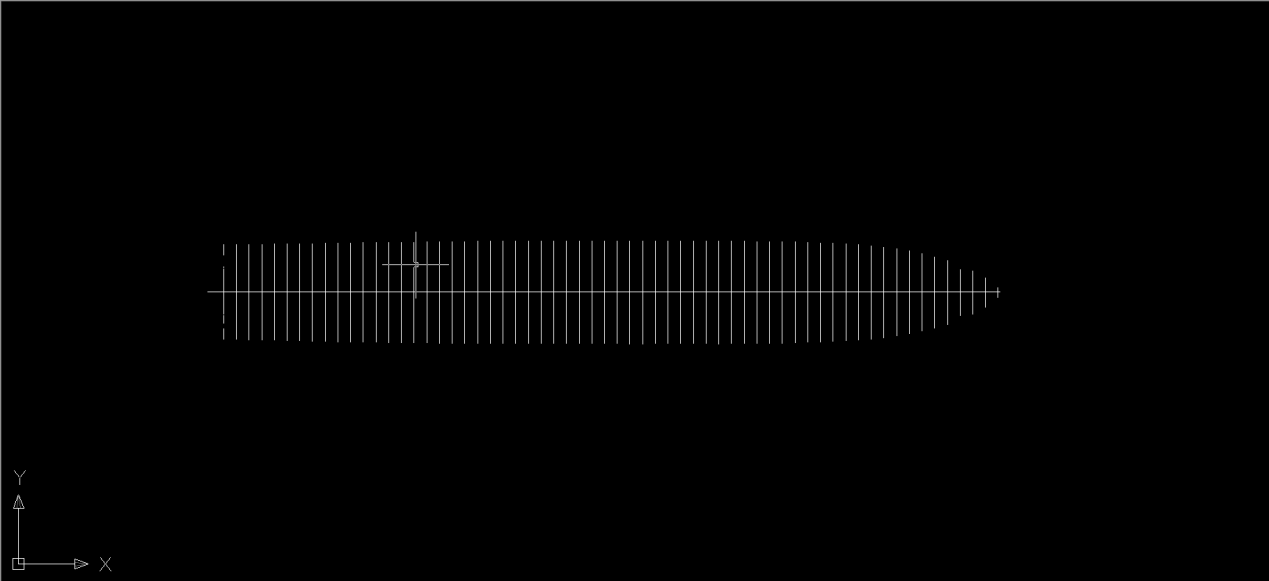

最后導出CAD格式的龍骨線

四、項目總結

      項目實施結果表明，思拓力X300三維激光掃描儀在舊船改造項目應用中，可以發揮出不可代替的作用，為快速獲取船體現狀模型，提取現狀龍骨線提供快速、便利、精確的點云數據，比其它傳統測量儀器更適合作業。
