項目地點：青海省貴德縣卡布拉公路

項目要求：對卡布拉公路沿線及兩側150米范圍進行精確測繪，獲取大比例尺帶狀地形圖，為后期公路改造提供技術依據。

項目使用儀器：思拓力X300三維激光掃描儀

    因為卡布拉公路的兩側地形復雜，人工測量技術難度大、工作量大，最后工作人員決定試用思拓力X300三維激光掃描儀進行掃描，并最終獲取地形圖以及沿線三維模型。

掃描約50米設一站，采用快速、免照片掃描模式，每站耗時約4分鐘。項目現場以山體為主，坡度大，風化度高，人工難以攀爬，電子信號環境十分惡劣。山坡上植被茂盛，以松樹林為主。

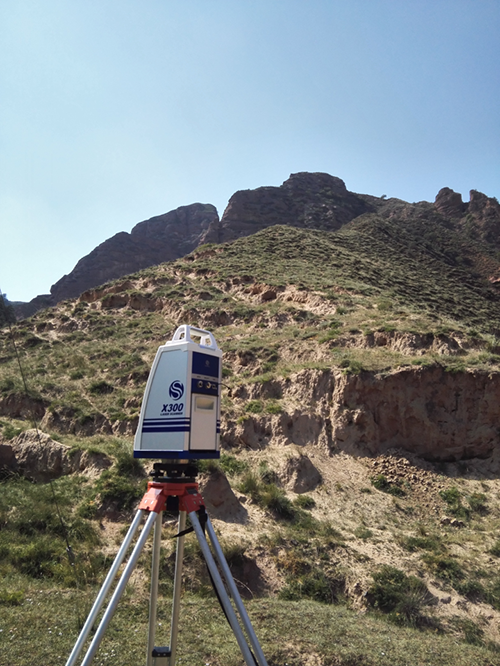

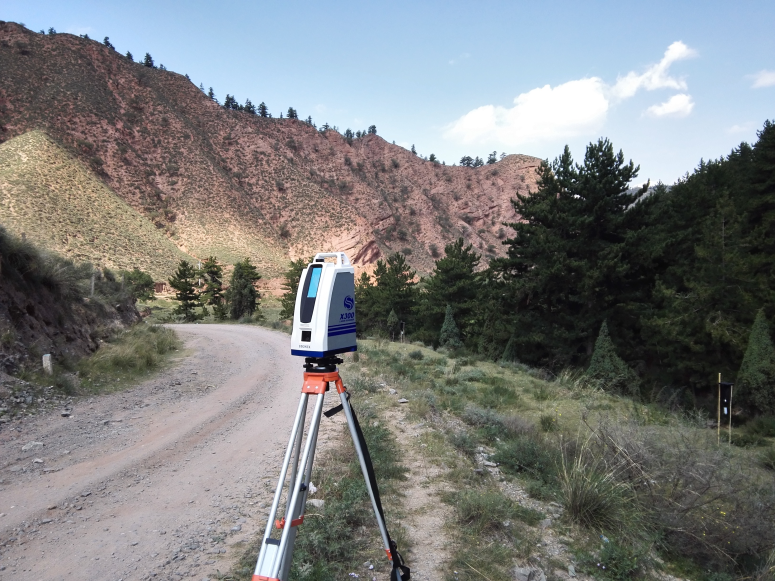

掃描現場照片

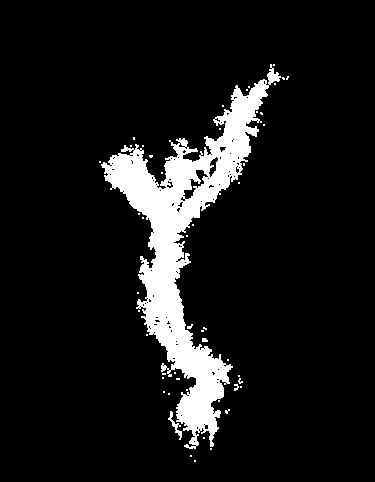

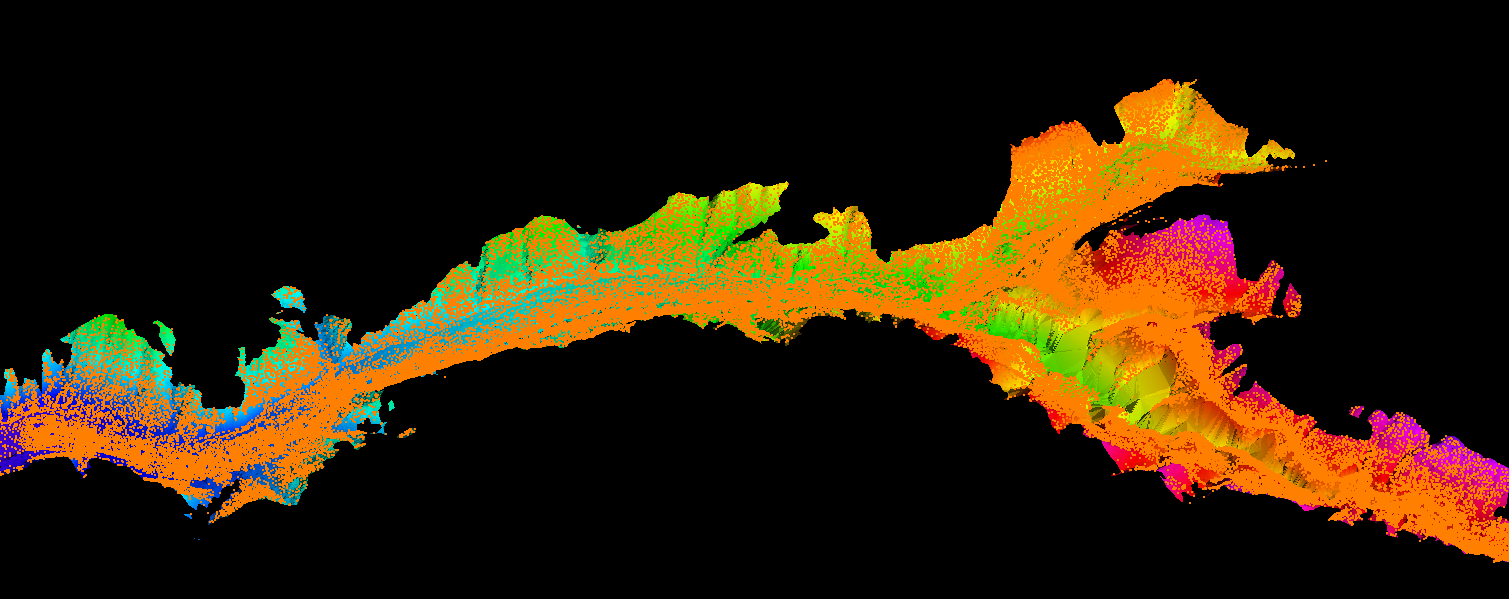

整體點云效果（部分，約2.5KM）

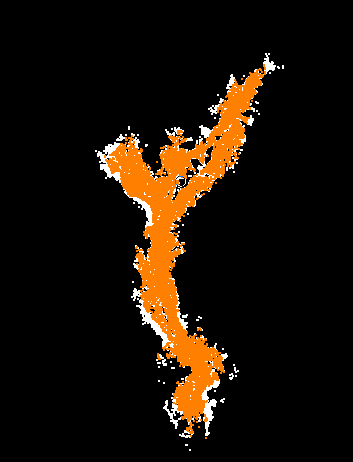

自動化點云分類（區分地面點和植被點）

      分類是本次項目的一個重點技術環節，直接決定最終成果的優劣，分類后可剔除植被等噪點，保留高質量地面點云數據，為最終生成等高線以及視頻制作提供依據。

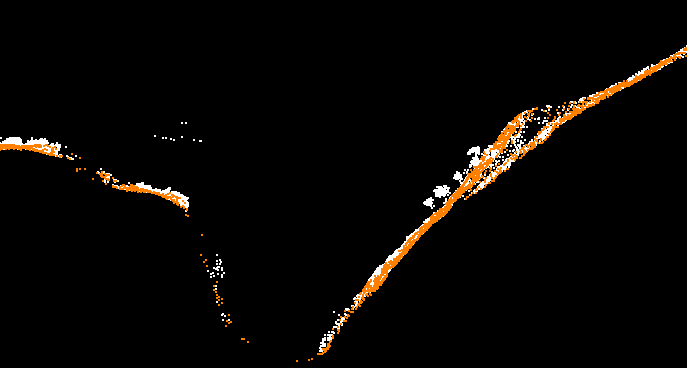

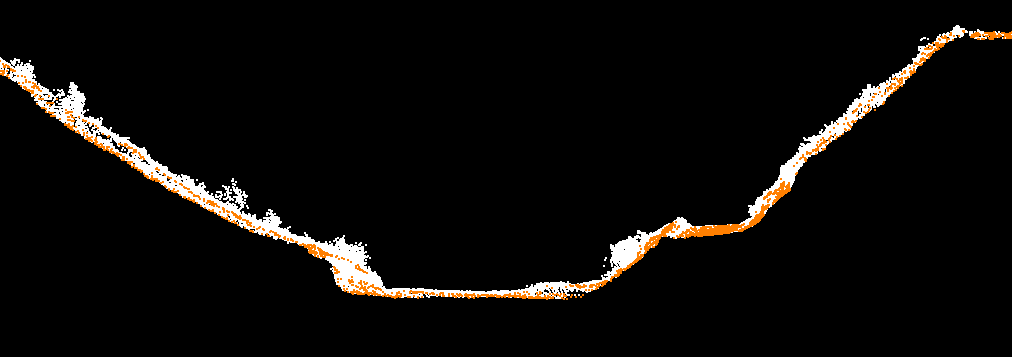

分類后剖面圖1（黃色為地面點、白色為其他點）

       自由剖面，極大方便作業人員對分類結果進行檢查和修改。

分類后剖面圖

分類前地面模型（未剔除植被等噪聲點）

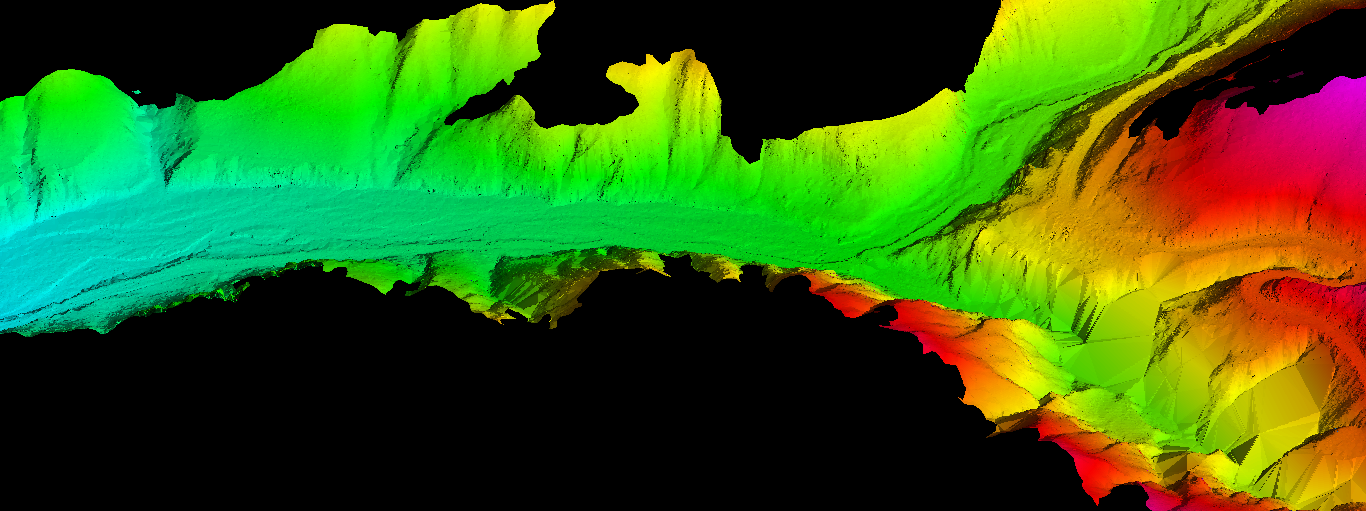

分類后地面模型（利用分類后的地面點生成DEM）

    通過以上兩個地面模型的對比可以看到點云分類結果滿足本次項目要求。

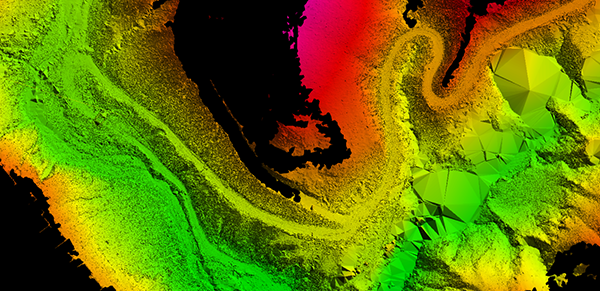

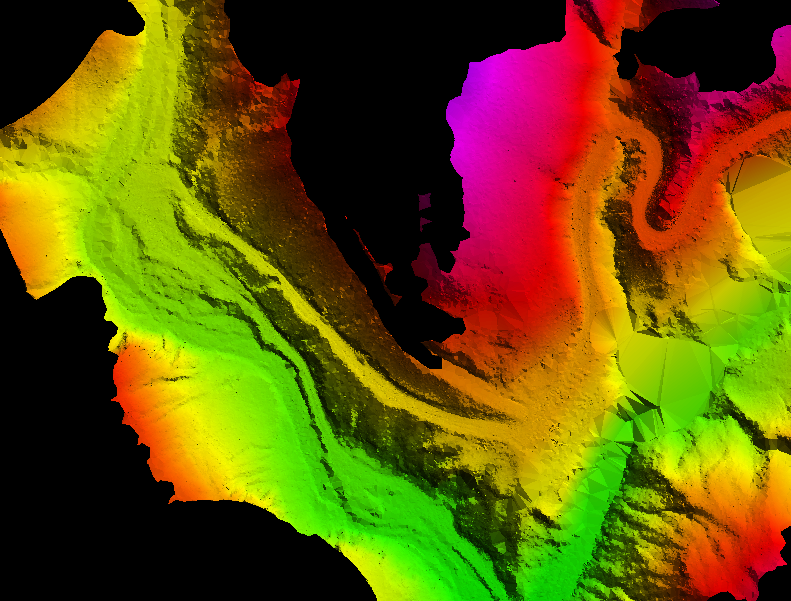

數字高程模型

數字高程模型疊加地面點

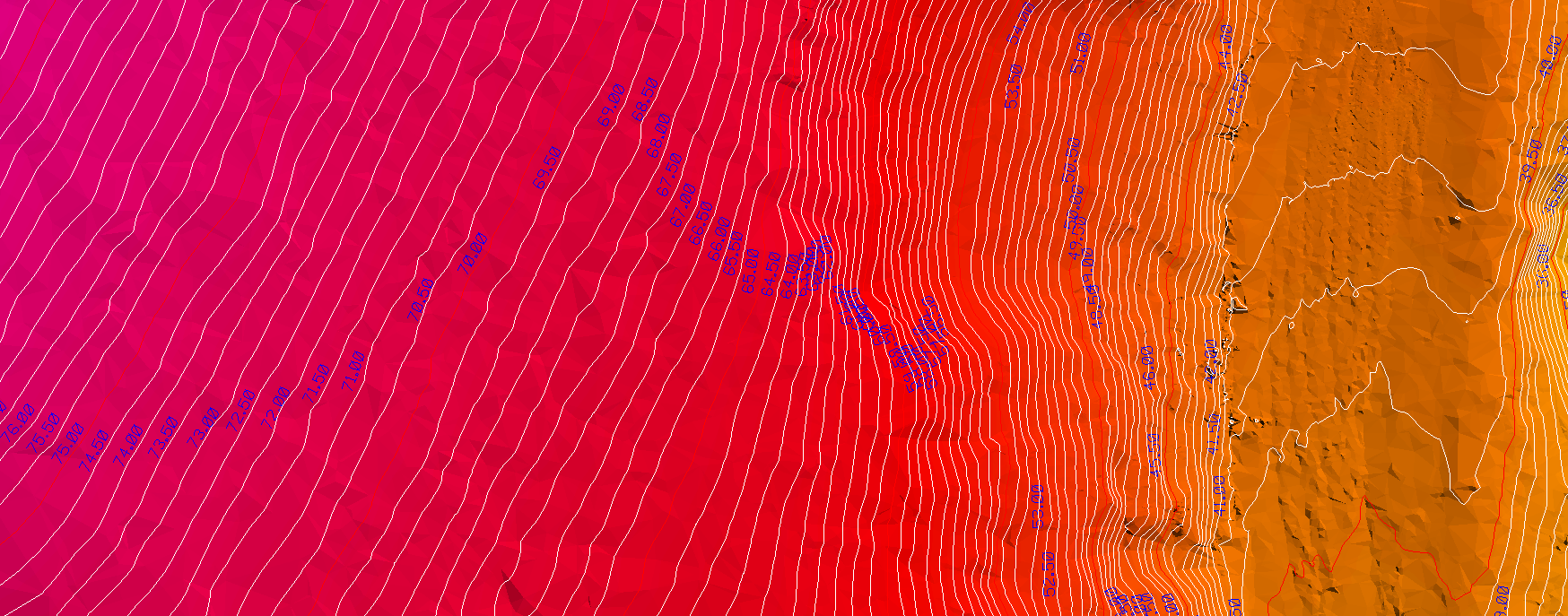

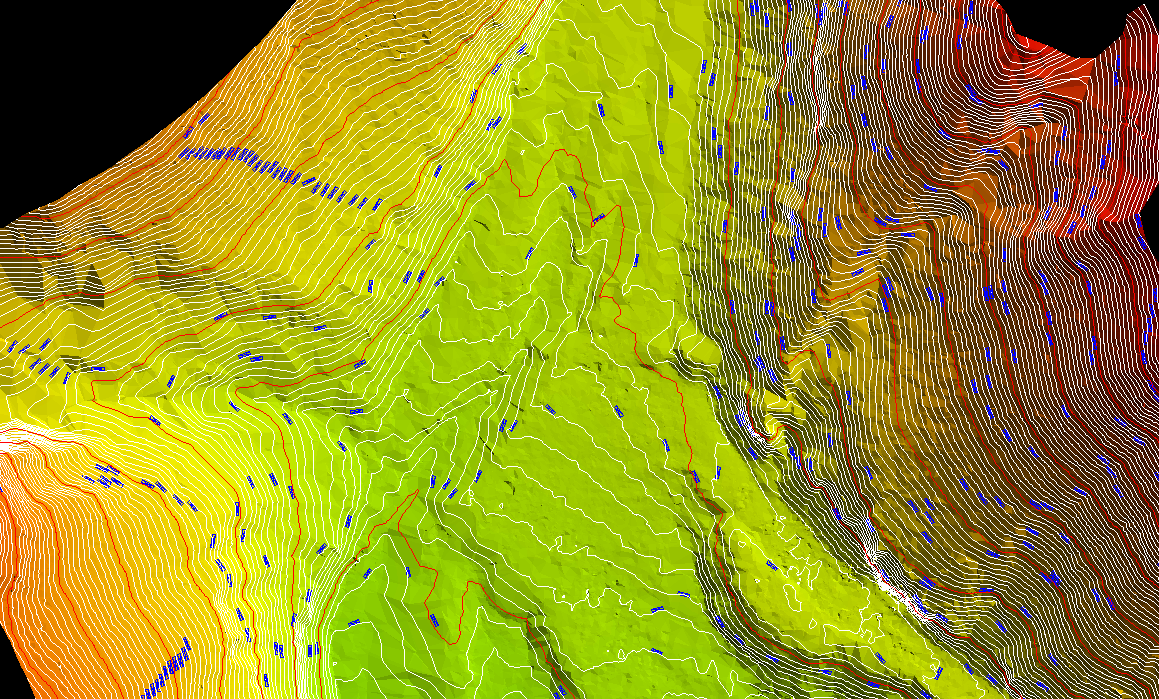

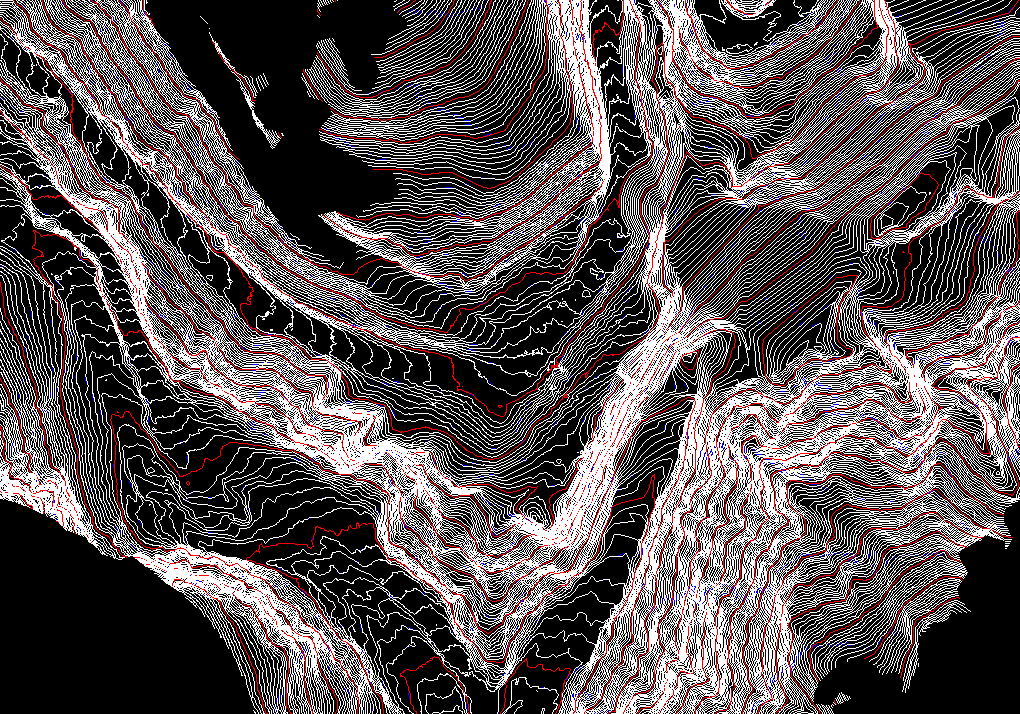

等高線制作

線型和圖層管理
